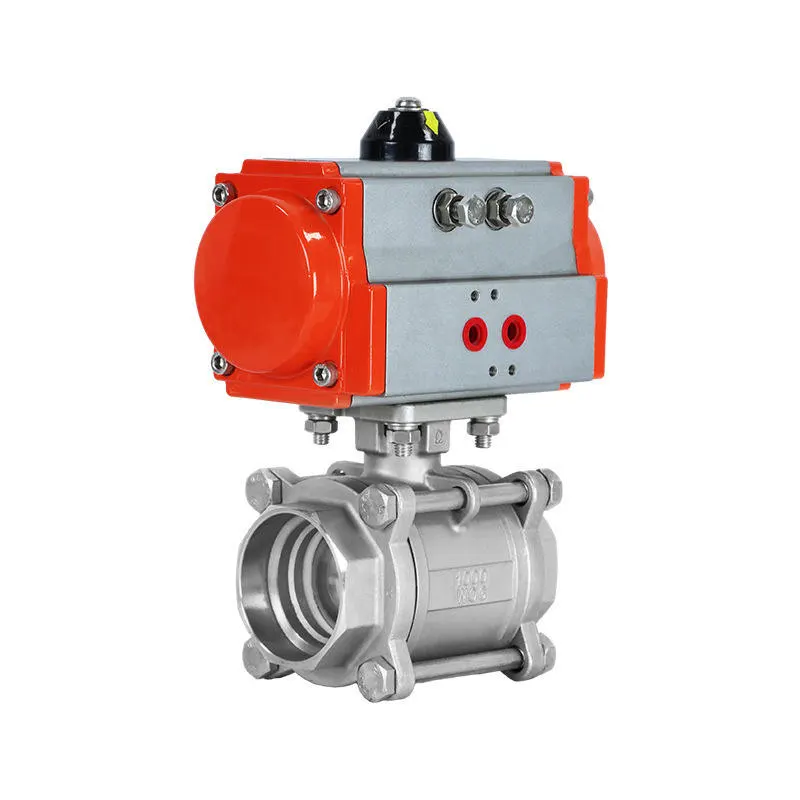

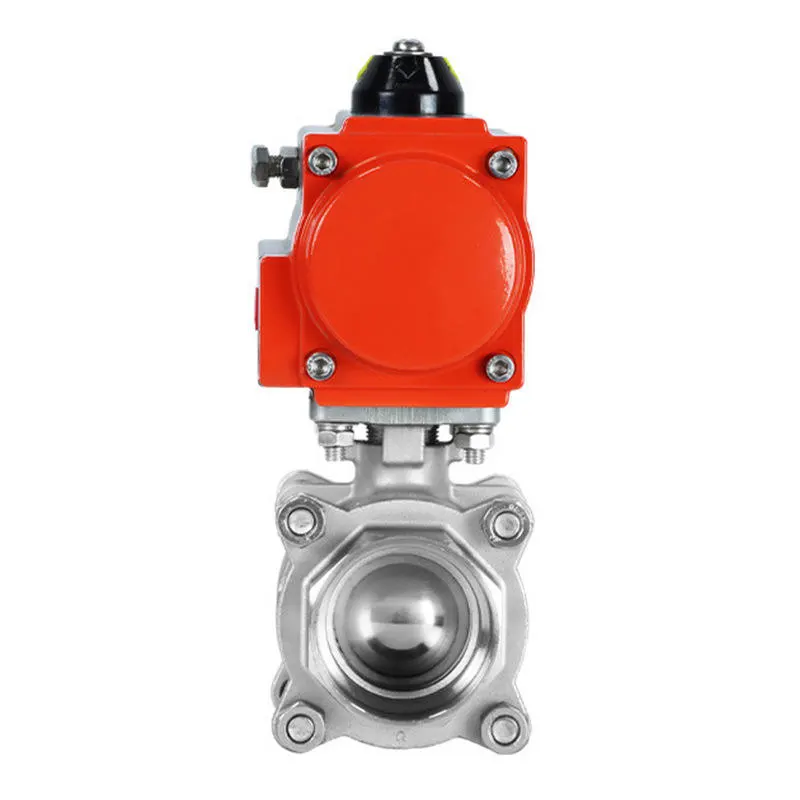

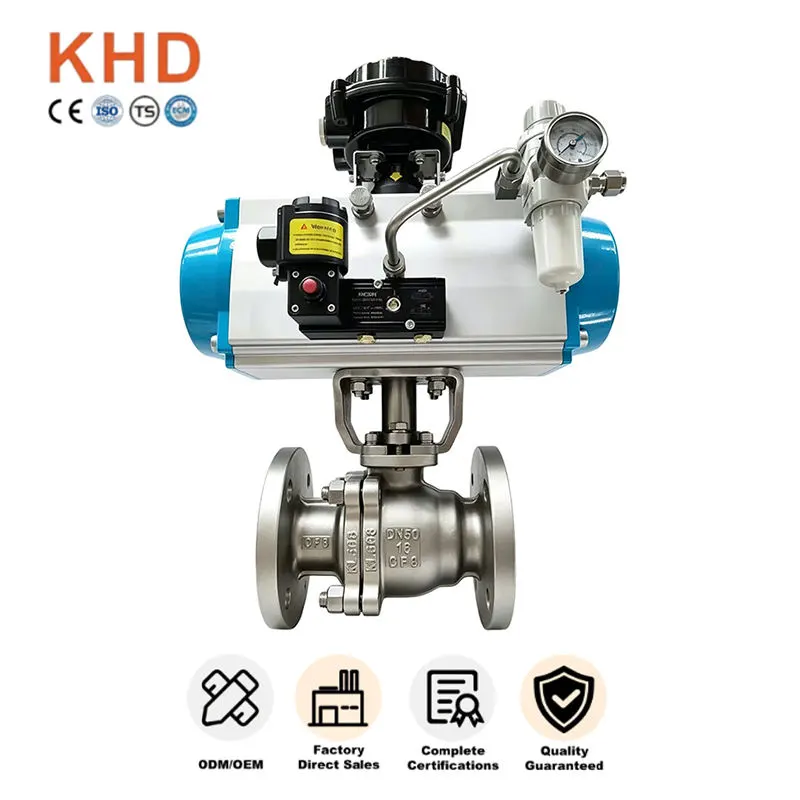

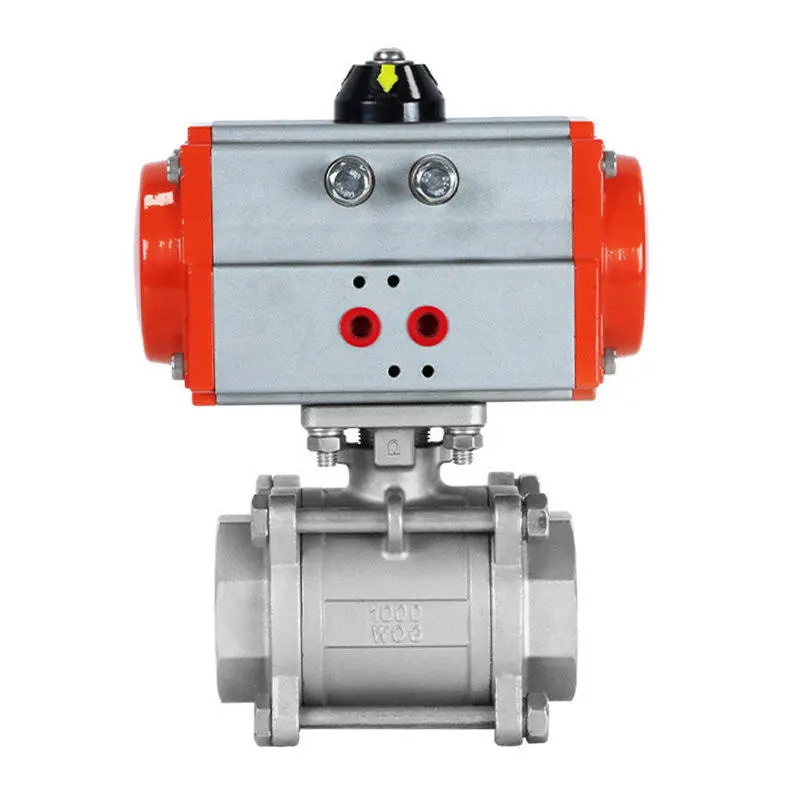

Пневматичний кульовий кран з фланцем з нержавіючої сталі

Пневматичний кульовий кран із фланцем з нержавіючої сталі – це автоматизований промисловий клапан, призначений для контролю та закриття потоку в трубопроводі. Виготовлений компанією Huadu Valve Group, він використовує нержавіючу сталь SS304 / SS316 і добре підходить для автоматичних промислових умов роботи.

Він широко використовується в хімічних допоміжних трубопроводах, водоочисних спорудах, лініях переробки нафтового газу та автоматизованих виробничих системах, де автоматичний контроль, стійкість до корозії та безпека експлуатації є критичними.

Пневматичний кульовий кран з нержавіючої сталі з фланцем забезпечує стабільну роботу та тривалий термін служби в складних промислових умовах.

Ключові атрибути

Сировина та структурні переваги

Високоякісний корпус клапана з нержавіючої сталі

Пневматичний фланцевий кульовий кран із нержавіючої сталі виготовлений із справжньої нержавіючої сталі SS304 та SS316, що забезпечує:

- Чудова стійкість до іржі, окислення та корозії для вологих, солоних і помірно корозійних середовищ

- Уникайте накопичення іржі, утворення накипу та середнього забруднення під час тривалої експлуатації

- Стандартна технологія лиття та кування усуває внутрішні піщані отвори та дефекти повітряного зазору

- Міцна структура, стійка до тиску, запобігає деформації під час постійної роботи та частих циклів

- Зменшення ризику несподіваної відмови та зниження вартості заміни кінцевим користувачем

Сувора перевірка матеріалів

Кожна партія сировини перевіряється на:

-Точний хімічний склад для марок SS304 / SS316

-Без перероблених або неякісних матеріалів

- Стабільна механічна продуктивність для суворих польових умов

Переваги приводу пневматичного приводу

Пневматичний кульовий кран із фланцем з нержавіючої сталі оснащено пневматичним приводом преміум-класу, що забезпечує такі основні переваги:

-Пневматичний привод на 90 градусів увімкнення-вимкнення, ручне керування не потрібно

-Підтримка електромагнітного клапана, кінцевого вимикача та підключення ПЛК для дистанційного автоматичного керування

- Підходить для роботи на великій висоті, у закритих майстернях і на хімічних майданчиках з високим ризиком, щоб уникнути небезпеки для безпеки рук

- Чутлива та стабільна продуктивність перемикання, адаптована до частих циклів увімкнення-вимкнення автоматизованих виробничих ліній

Переваги стандартного фланцевого з'єднання

Стандартне промислове фланцеве з'єднання забезпечує:

- Надійне кріплення, відмінна герметичність і сильна здатність витримувати тиск для важких трубопроводів

-Просте вирівнювання та монтаж зі стандартними трубними фланцями під час встановлення на місці

- Зручний демонтаж, перевірка та обслуговування при подальшому капітальному ремонті трубопроводу

-Повнопрохідна внутрішня конструкція мінімізує опір потоку, зменшує втрати тиску та гарантує плавну передачу середовища

- Повністю сумісний із основними міжнародними стандартами промислових труб

Оптимізована професійна ущільнювальна структура

Оптимізовані деталі ущільнення цього пневматичного фланцевого кульового крана забезпечують:

- Сидіння з високоякісного PTFE з властивістю самозмащення та низьким коефіцієнтом тертя, плавним перемиканням без подряпин на кульковому сердечнику

- Покращений ефект ущільнення при номінальному тиску, компенсуючи незначний знос від тривалої експлуатації

- Конструкція штока проти викиду разом із багатошаровим ущільненням, що запобігає викиду штока та невеликому зовнішньому витоку

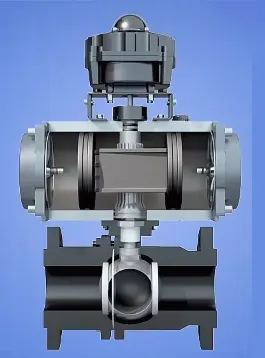

-Полірований плаваючий кульковий сердечник забезпечує точне встановлення з посадочними місцями для надійного двонаправленого герметичного перекриття для рідини та газу

Додаткові режими безпеки приводу

Кілька варіантів приводів задовольняють різні вимоги безпеки на місці:

- Пневматичний привід подвійної дії: швидке та збалансоване відкриття та закриття для загального автоматичного керування

- Пневматичний привід із пружинним поверненням: автоматичний скидання до положення «повне відкрите/повне закрите» у разі збою подачі повітря, запобігаючи переповненню середовища та пошкодженню обладнання для хімічних і нафтогазових ліній

- Корпус приводу з міцного анодованого алюмінію, легкий, зносостійкий для запиленого та вологого середовища майстерні

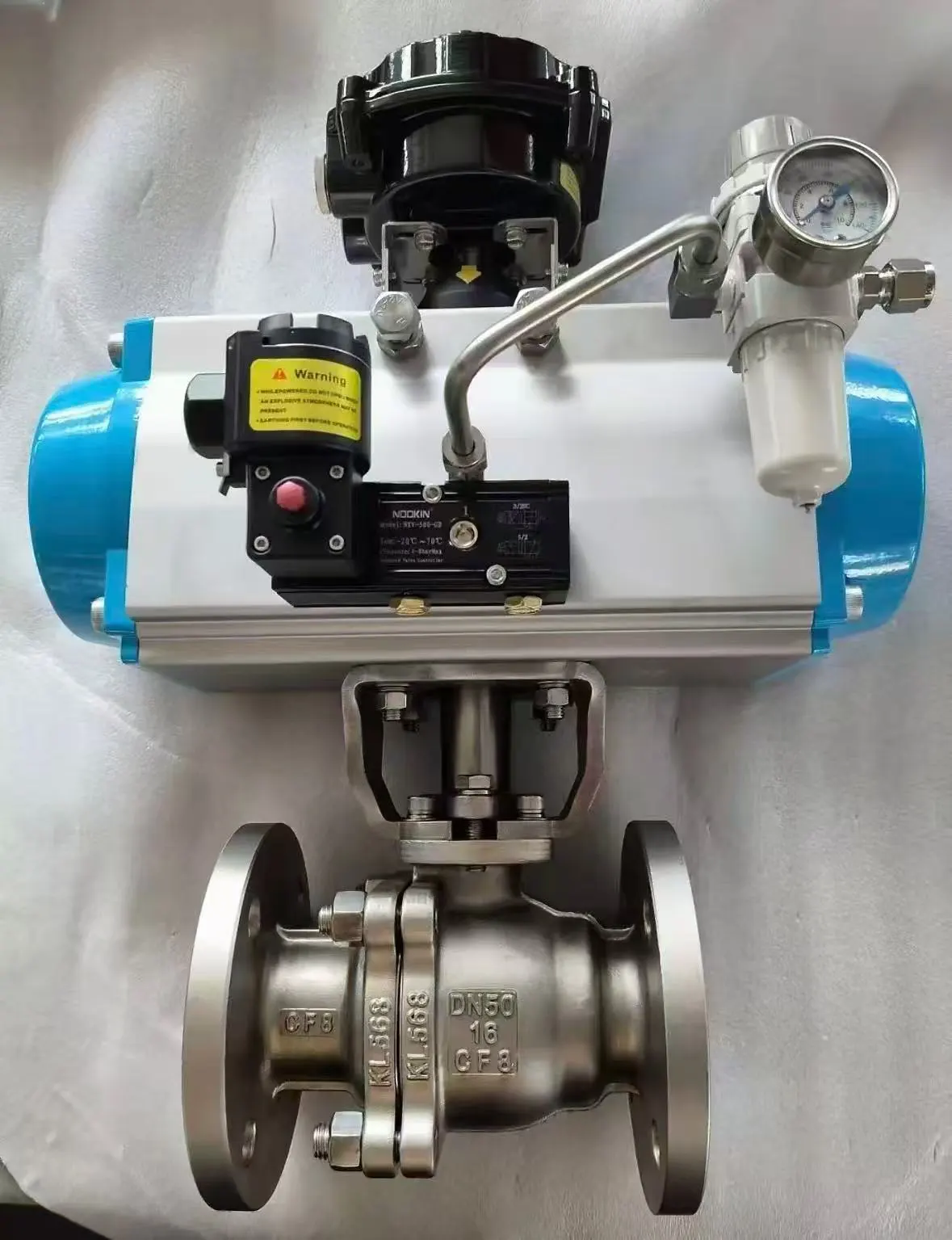

- Стандартна монтажна панель ISO 5211 для легкого підключення до електромагнітних клапанів, кінцевих вимикачів і позиціонерів

Технічні характеристики

Стандартні параметри

Розмір: DN15-DN200 (звичайний запас)

Номінальний тиск: PN16 / PN25 / PN40 / PN64 / PN100

Матеріал: нержавіюча сталь SS304, SS316

Тип: Пневматичний кульовий кран з нержавіючої сталі з фланцем

Діапазон температур: -20°C ~ 180°C (залежить від матеріалу сидіння)

Виробничий процес

Пневматичний кульовий кран із фланцем з нержавіючої сталі виготовляється за допомогою:

- Стандартне лиття та кування з нержавіючої сталі

- Термічна обробка для стабільних властивостей матеріалу

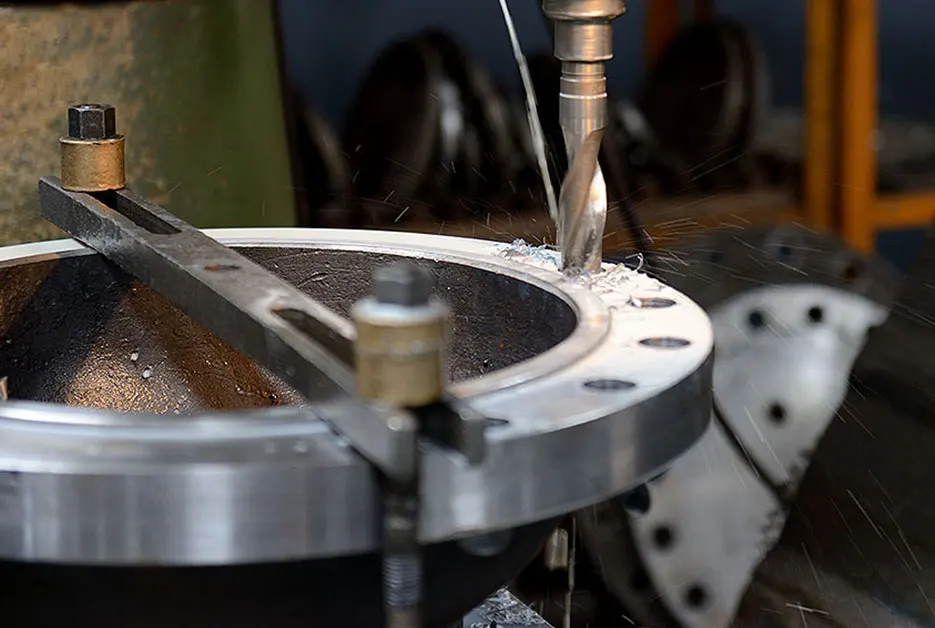

- Точна обробка з ЧПУ для ущільнювальних поверхонь і кінців фланців

- Повна збірка з антивибуховим штоком і відповідним пневматичним приводом

Характеристики продуктивності

- Відмінні антикорозійні та антикорозійні характеристики

- Повнопрохідна конструкція для низького опору потоку

- Двонаправлений герметичний запір для рідких і газових середовищ

- Кілька варіантів безпеки приводу для захисту від збоїв

- Стійкість до ударів тиску та гідроударів, викликаних раптовою зміною потоку

- Призначений для автоматичного відключення трубопроводу та обслуговування потоку

Сфери застосування

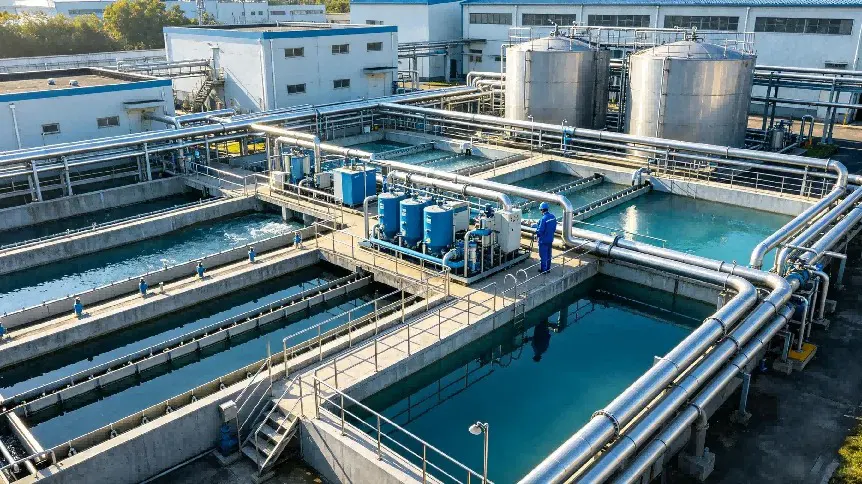

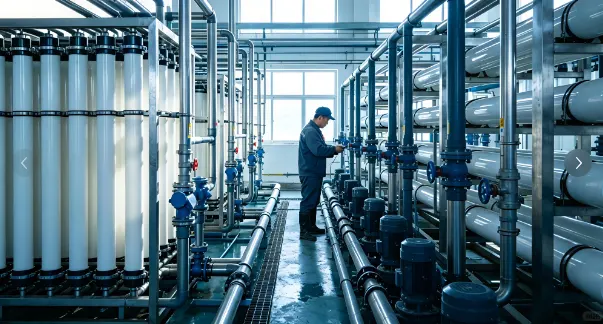

Водоочисна промисловість

Пневматичний кульовий кран з фланцем з нержавіючої сталі широко використовується в:

- Автоматизовані комунальні очисні споруди

- Трубопроводи автоматичного регулювання оборотної води

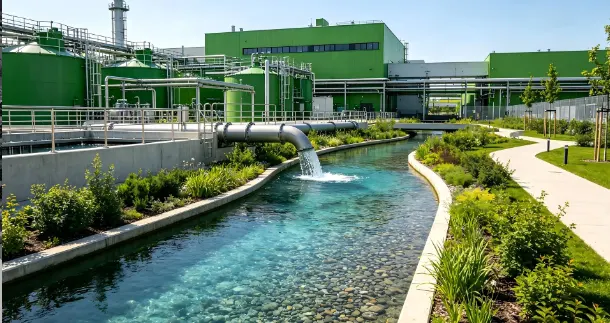

- Допоміжні системи очищення стічних вод

- Групи автоматичних клапанів водопостачання

Хімічна та нафтогазова промисловість

- Хімічні автоматичні технологічні трубопроводи

- Контури керування помірно корозійною рідиною

- Автоматичні трубопроводи для обробки нафти і газу

- Зони високого ризику, незручні для ручного керування

Загальне промислове використання

- Автоматизоване керування конвеєром потокової лінії

- Закрита майстерня та системи трубопроводів на великій висоті

- Будівництво нових автоматизованих трубопроводів та реконструкція старого обладнання майданчика

Підтримка якості та закупівлі проекту

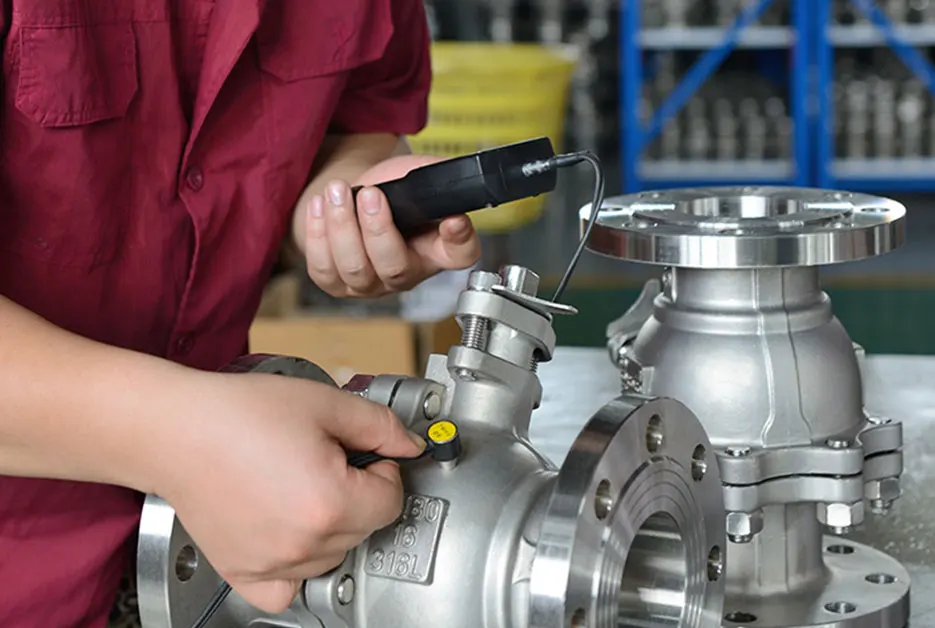

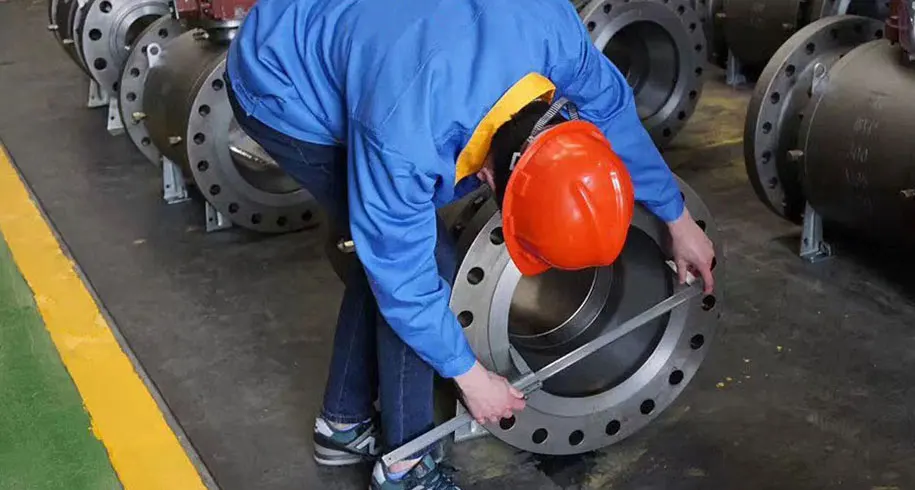

Як професійний виробник промислової арматури, який має сертифікати CE, ISO та API, кожен пневматичний кульовий кран з нержавіючої сталі з фланцем проходить суворі заводські випробування, включаючи випробування на стійкість до тиску, випробування на герметичність і перевірку зовнішнього вигляду. Наша повна система контролю якості охоплює перевірку сировини, точну механічну обробку, професійне складання та тестування готової продукції. Звіти про випробування матеріалів та перевірочні документи можуть бути надані для огляду проекту за кордоном, тендеру та прийняття об’єкта.

Ми підтримуємо практичні послуги налаштування OEM та ODM відповідно до робочої температури на місці, характеристик середовища та стандартів трубопроводів. Настроювані елементи включають матеріал клапана, клас тиску, ущільнювальний матеріал і конфігурацію приводу. Гнучкий MOQ підтримує невеликі партійні замовлення зразків і великі інженерні оптові закупівлі. Наші пневматичні кульові крани з нержавіючої сталі експортуються на світові ринки, завойовуючи стабільне визнання та довгострокову співпрацю з клієнтами з усього світу.
