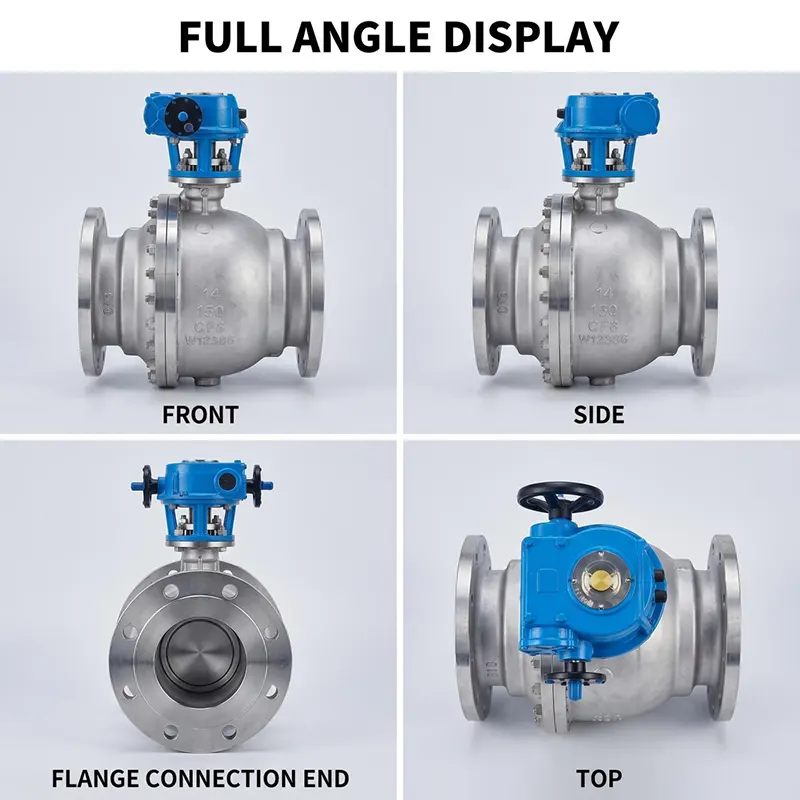

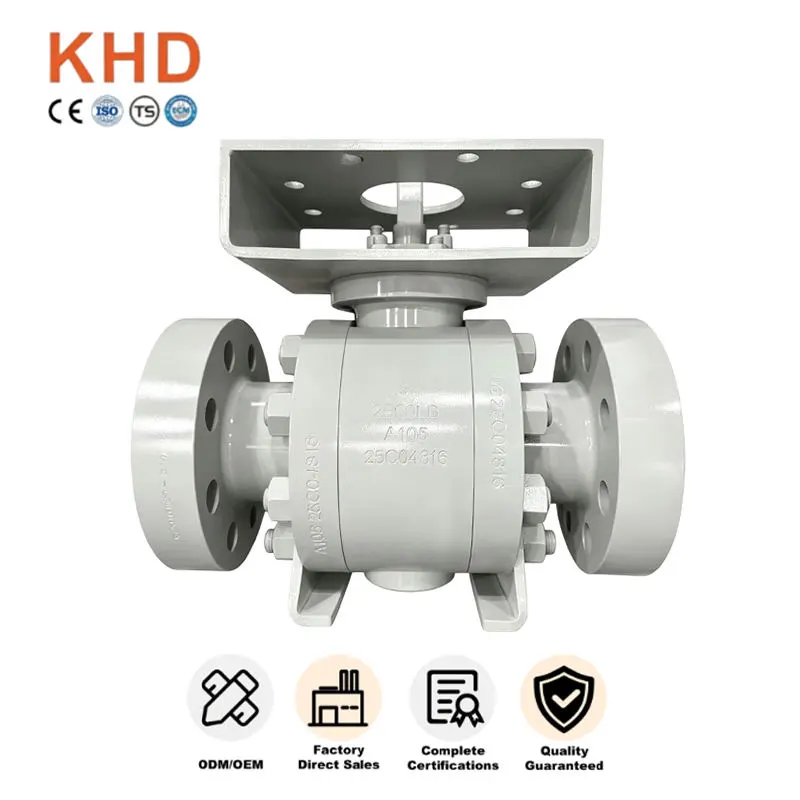

Кований кульовий кран з нержавіючої сталі

Особливості продукту

- Стаціонарна кулькова конструкція, встановлена ​​на цапфі, підходить для роботи з великим отвором і високим тиском.

- Кований корпус клапана з щільного матеріалу, високої механічної міцності та хороших антикорозійних характеристик.

- Повна конструкція порту, малий опір потоку, велика пропускна здатність, зручна для очищення трубопроводу.

- Пружинне плаваюче сидіння реалізує двонаправлене щільне закриття, низький рівень витоку.

- Конструкція штока проти вибуху, вбудована антистатична та пожежобезпечна конструкція, що відповідає стандарту API 607.

- Саморозвантажувальне сидіння для надмірного тиску в порожнині для підвищення безпеки роботи.

- Низький робочий крутний момент, підтримує часті цикли відкривання-закривання для тривалої стабільної роботи.

Ключові атрибути

Структура продукту

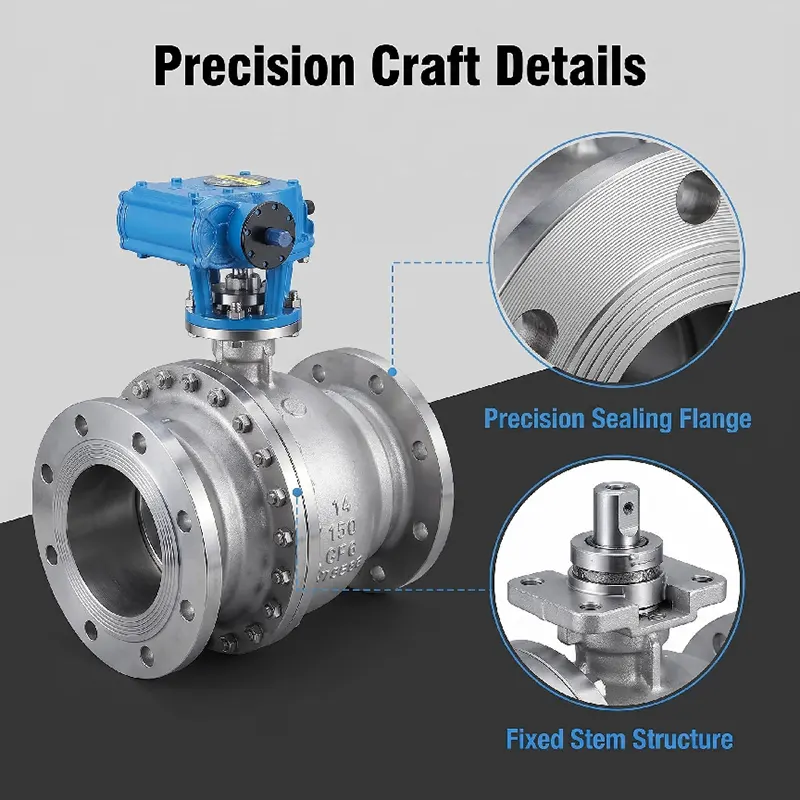

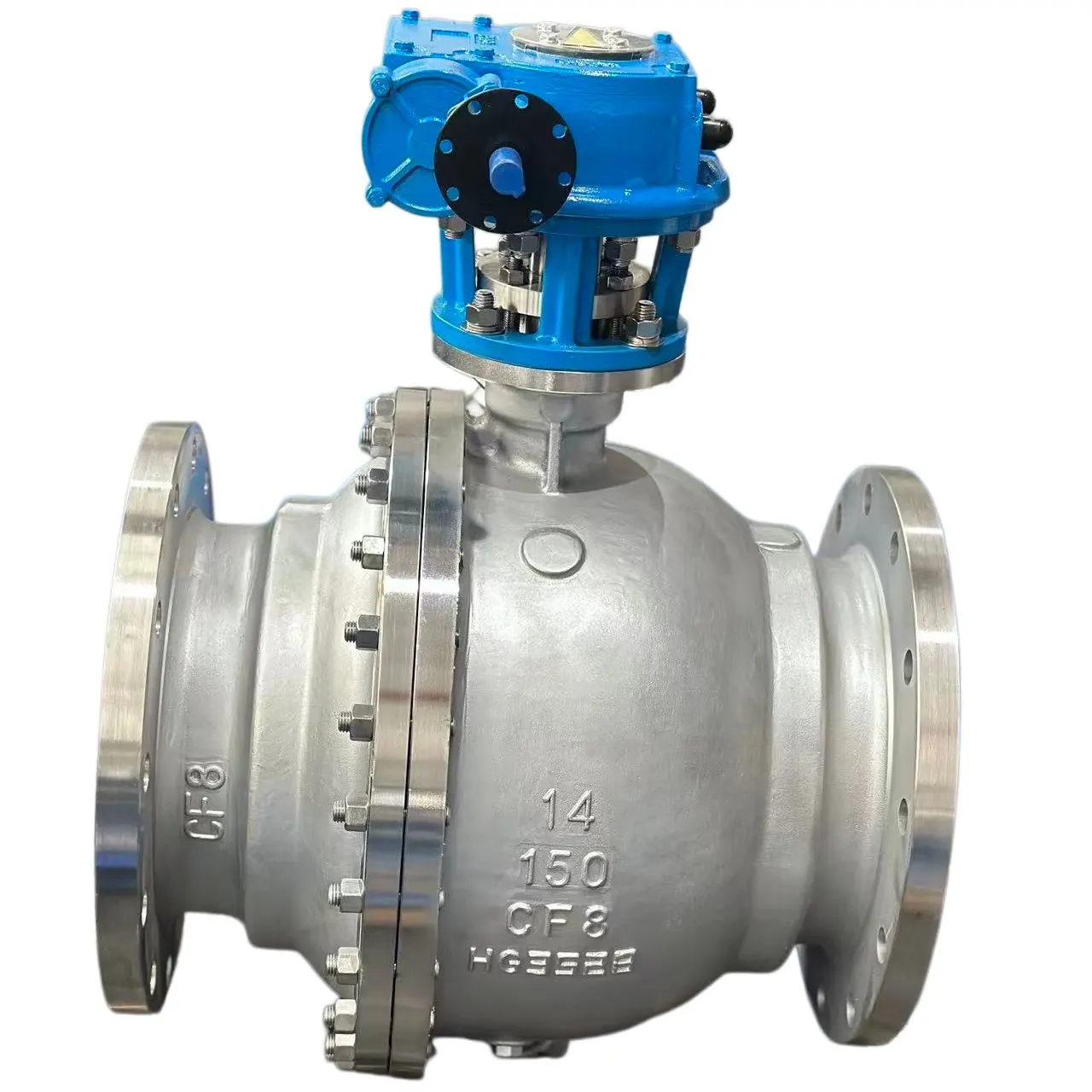

Це фіксований кульовий кран із кованого фланця з нержавіючої сталі. М'яч підтримується верхнім і нижнім стрижневими валами замість того, щоб плавати силою сідла. Основні компоненти включають кований корпус клапана, кришку, фіксовану кульку, верхній і нижній цапфові вали, плаваючі сідла з попередньо натягнутими пружинами, шток проти вибуху, кінці фланцевих з’єднань і верхню монтажну площадку ISO 5211 для приводів. За запитом може бути надано функцію подвійного блокування та випуску. Варіанти торця фланця: RF, RTJ.

- Корпус клапана / кришка: кована нержавіюча сталь A182 F304 / A182 F316L

- М'яч: кована нержавіюча сталь, хромована або наплавлена ​​стеллітом

- Винос: нержавіюча сталь A182 F316

- Ущільнення сідла: PTFE / RPTFE для м'якого ущільнення; Твердий сплав Stellite 6 для ущільнення металу

- Прокладка та ущільнювальне кільце: FKM, PTFE, налаштоване для середовища з різними температурами

- Болти: болти з нержавіючої сталі B8 / B8M

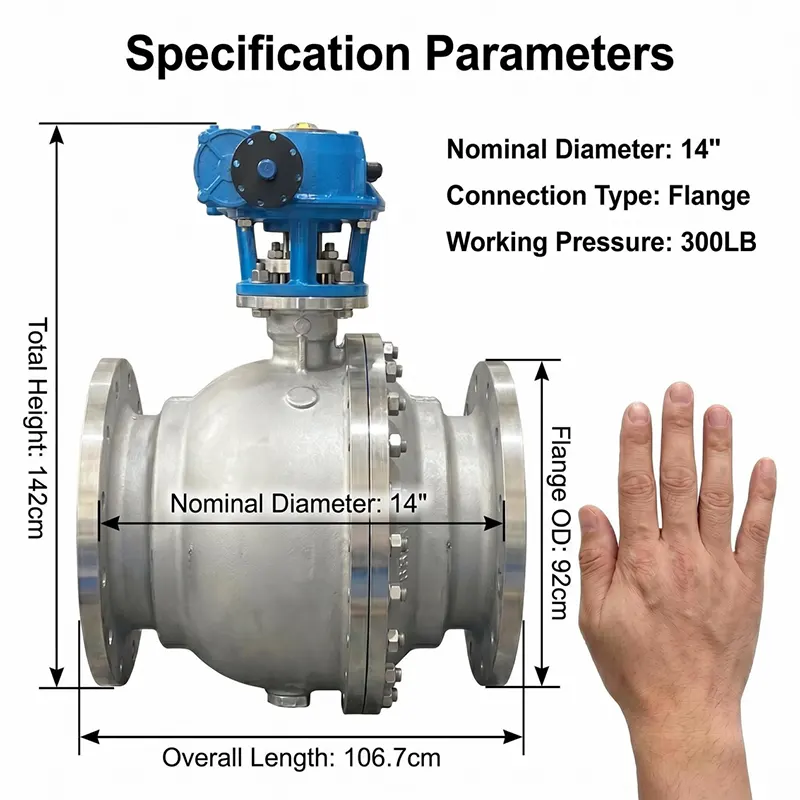

Діапазон тиску та температури

- Клас тиску: PN16-PN100, Class150-Class2500

-Робоча температура:

• Версія з м’яким ущільненням: -29 ℃ ~ +200 ℃

• Версія з твердим металевим ущільненням: -29 ℃ ~ +425 ℃

-Стандарт випробувань: API 598, випробування корпусу в 1,5 рази номінальний тиск; випробування сидіння 1,1 номінального тиску

-Діапазон розмірів: DN50-DN600 (NPS2"-NPS24")

Види операцій

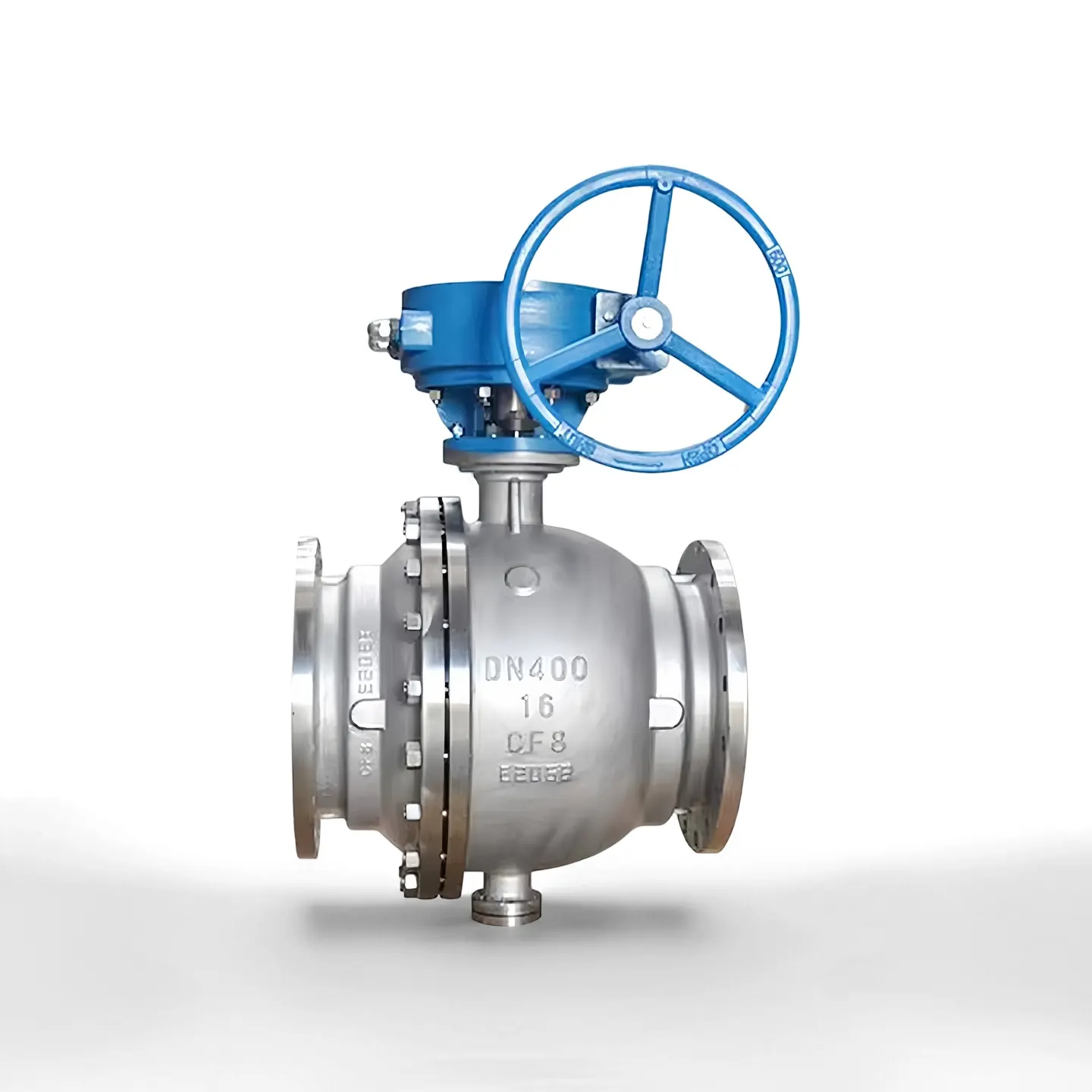

-Ручний: Черв'ячний оператор для великих вимог крутного моменту

-Пневматичний: пневматичний привід односторонньої/подвійної дії з кінцевим вимикачем і електромагнітним клапаном

-Електричний: електричний привід типу «вмикання-вимкнення» або модульований для дистанційного автоматичного керування

-Гідравлічний / електрогідравлічний привід доступний за спеціальним запитом

Усі приводи підходять для монтажної платформи ISO 5211.

Додатки

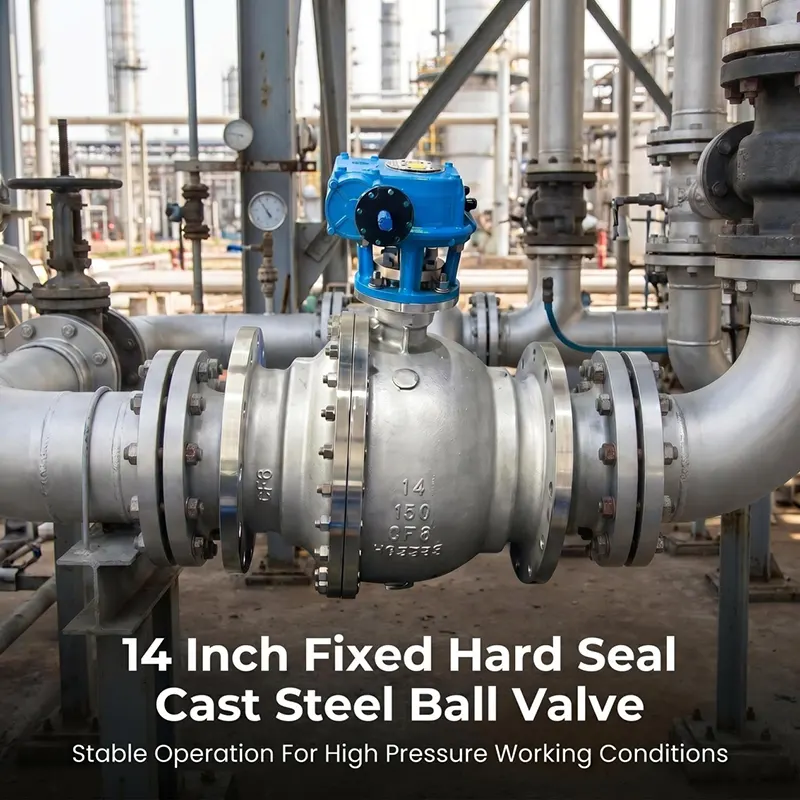

Широко застосований для обслуговування рідини, газу та корозійного середовища. В основному використовується в магістральних нафто- та газових трубопроводах, на нафтохімічних заводах, хімічній переробці, виробництві електроенергії, обробці води, СПГ та інших важких промислових проектах.

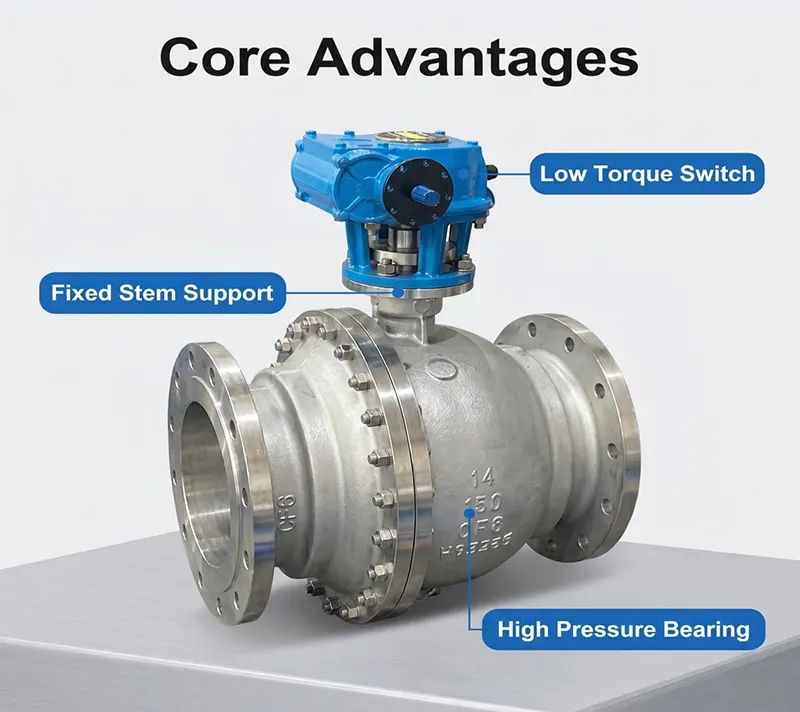

Чому варто вибрати наш фіксований кульовий кран з нержавіючої сталі?

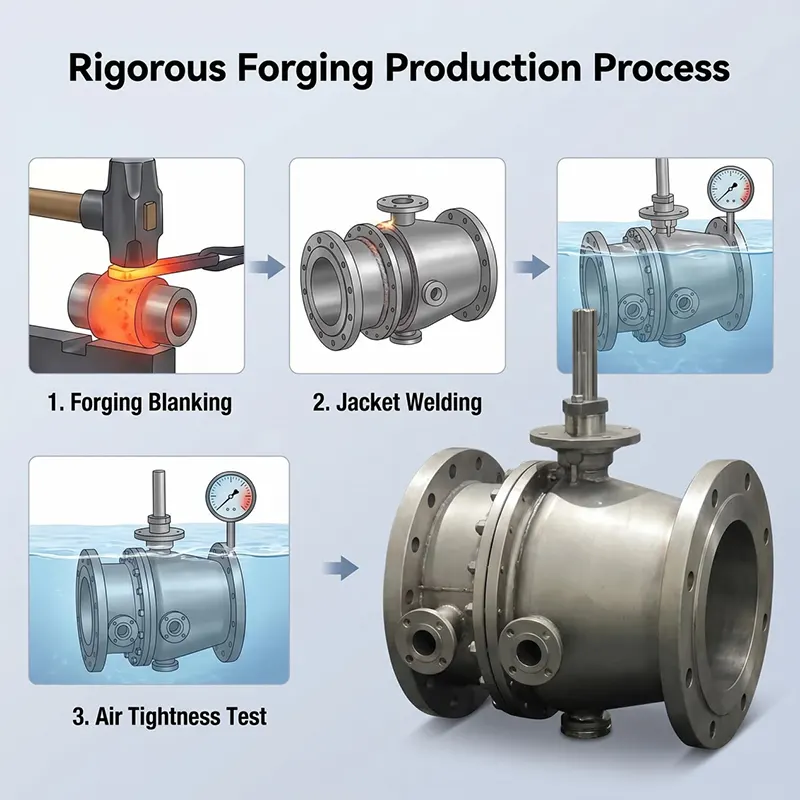

1. Прийміть повний процес кування, внутрішній компактний матеріал без дефектів пористості лиття, підходить для важкого трубопроводу високого тиску.

2. Конструкція фіксованої кульки з цапфою значно зменшує робочий крутний момент для великих робочих умов високого тиску.

3. Сувора перевірка вхідного матеріалу, кожен клапан проходить повний гідростатичний і газовий тест на герметичність перед доставкою.

4. Підтримуйте дві версії з м’яким ущільненням і металевим жорстким ущільненням, щоб відповідати різним вимогам до температури та середовища.

5. Ми пропонуємо повну технічну підтримку, перегляд креслень і післяпродажне керівництво для вашого проекту.

Посібник із закупівель

Під час надсилання запиту надайте інформацію нижче:

1. Номінальний розмір і клас тиску

2. Робоче середовище, фактична робоча температура

3. Тип ущільнення: м'яке ущільнення або металеве жорстке ущільнення

4. Тип роботи (черв'ячна передача / пневматична / електрична тощо)

5. Фланець стандартний і тип фланця (RF / RTJ)

6. Особливі вимоги: пожежна безпека, функція DBB, антикорозійна обробка тощо.

Наш інженер запропонує відповідну пропозицію відповідно до ваших робочих умов.

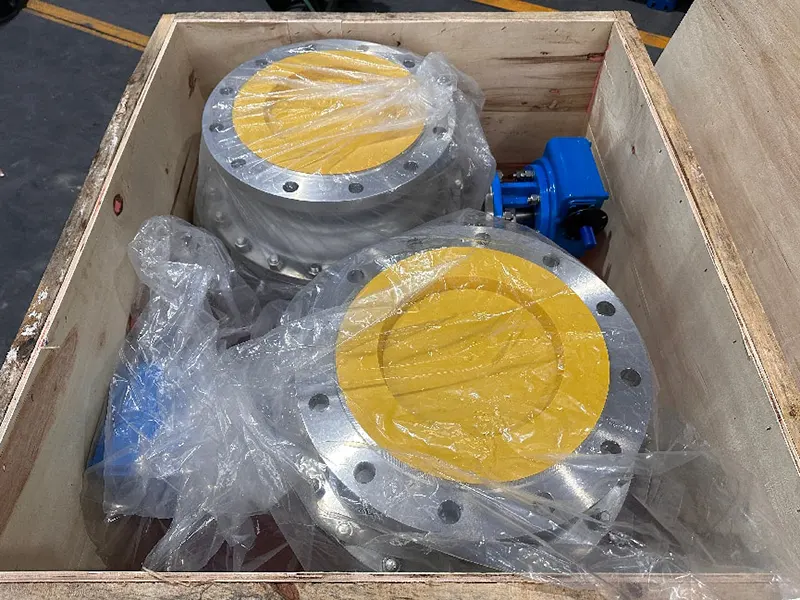

Упаковка та доставка

Кожен клапан буде очищений і захищений перед пакуванням. Порти клапанів закриваються пластиковими ковпачками, щоб утримувати внутрішню порожнину в чистоті. Клапани упаковуються в тверді фанерні ящики, придатні для морських перевезень. Ми підтримуємо EXW, FOB, CIF, DAP та інші торгові умови. Товар може бути доставлений у визначений морський порт або склад.

OEM & ODM

Ми приймаємо замовлення OEM та ODM. Ми можемо налаштувати матеріал корпусу, матеріал ущільнення, стандартний фланець, спеціальний подовжувач, спеціальне фарбування та маркування логотипу відповідно до креслення замовника або технічних вимог. Гнучкий MOQ для проектних замовлень.

Перевірка та тестування

Кожен клапан проходить повну перевірку перед відправкою відповідно до стандарту API 598.

- Вхідна перевірка сировини: перевірка хімічного складу матеріалу та механічних властивостей, надається запис простежуваності матеріалу.

- Гідростатичне випробування корпусу: тиск у 1,5 рази перевищує номінальний тиск для корпусу клапана та кришки.

- Випробування на герметичність сідла: 1,1 номінального тиску, вода або азотне середовище.

- Візуальний огляд, перевірка розмірів, перевірка фарби та обробки поверхні.

- За запитом клієнта допускається перевірка сторонніми установами, такими як SGS, BV.

- Можна надати повний пакет документів, включаючи сертифікат випробування матеріалу MTC, звіт про гідровипробування, сертифікат відповідності.

Посібник із встановлення та обслуговування

- Ретельно очистіть трубопровід перед монтажем, щоб очистити зварювальний шлак, пісок і сміття, щоб уникнути пошкодження ущільнювальної поверхні.

- Встановіть клапан у правильному напрямку потоку, затягніть фланцеві болти хрест-навхрест і рівномірно.

- Не залишайте клапан у напіввідкритому положенні протягом тривалого часу зберігання або робочого стану.

- Для нормальної роботи періодично запускайте цикл повного ходу відкриття та закриття, щоб запобігти прилипанню ущільнення.

- Перевірте фланцеве з'єднання, ущільнення штока на предмет зовнішніх витоків під час планового огляду місця.

- Замінити зношені частини ущільнень під час планової зупинки; використовуйте відповідний матеріал ущільнення для робочого середовища.

- Якщо він оснащений приводом, регулярно перевіряйте крутний момент приводу та стан кінцевого вимикача.

Післяпродажне обслуговування

-Гарантійний термін: 12 місяців гарантії від дати відвантаження, на виробничі дефекти.

- Ми надаємо технічну підтримку, включаючи перегляд креслення, підтвердження параметрів і керівництво з експлуатації.

- Наша команда інженерів відповідає на технічні запити протягом 24 робочих годин.

-Запчастини (сидіння, прокладки, сальники штока) доступні для повторного замовлення.

-Можна організувати технічну консультацію на місці для замовлень великих проектів.

Примітка. Гарантія НЕ поширюється на пошкодження, спричинені неправильним встановленням, неправильною роботою або неналежним станом середовища.

Пов’язані рекомендовані продукти

- Плаваючий кульовий кран (2 шт./3 шт. кульовий кран з нержавіючої сталі)

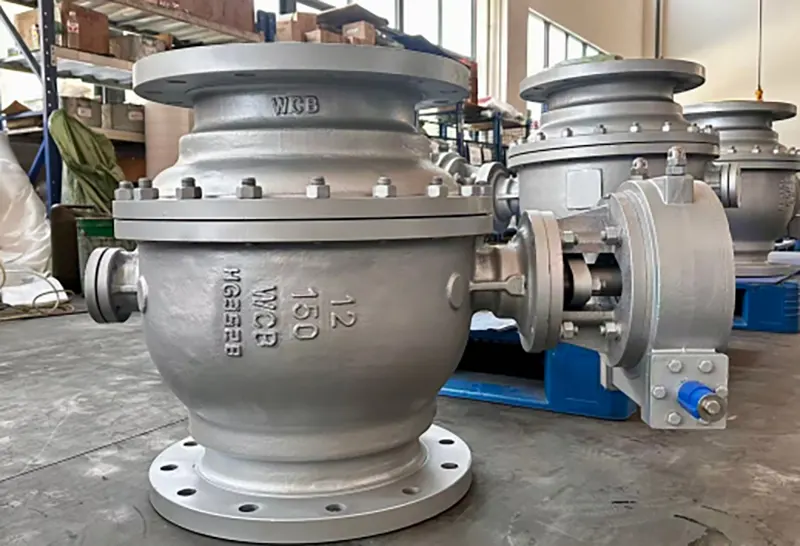

-WCB фіксований кульовий кран з вуглецевої сталі

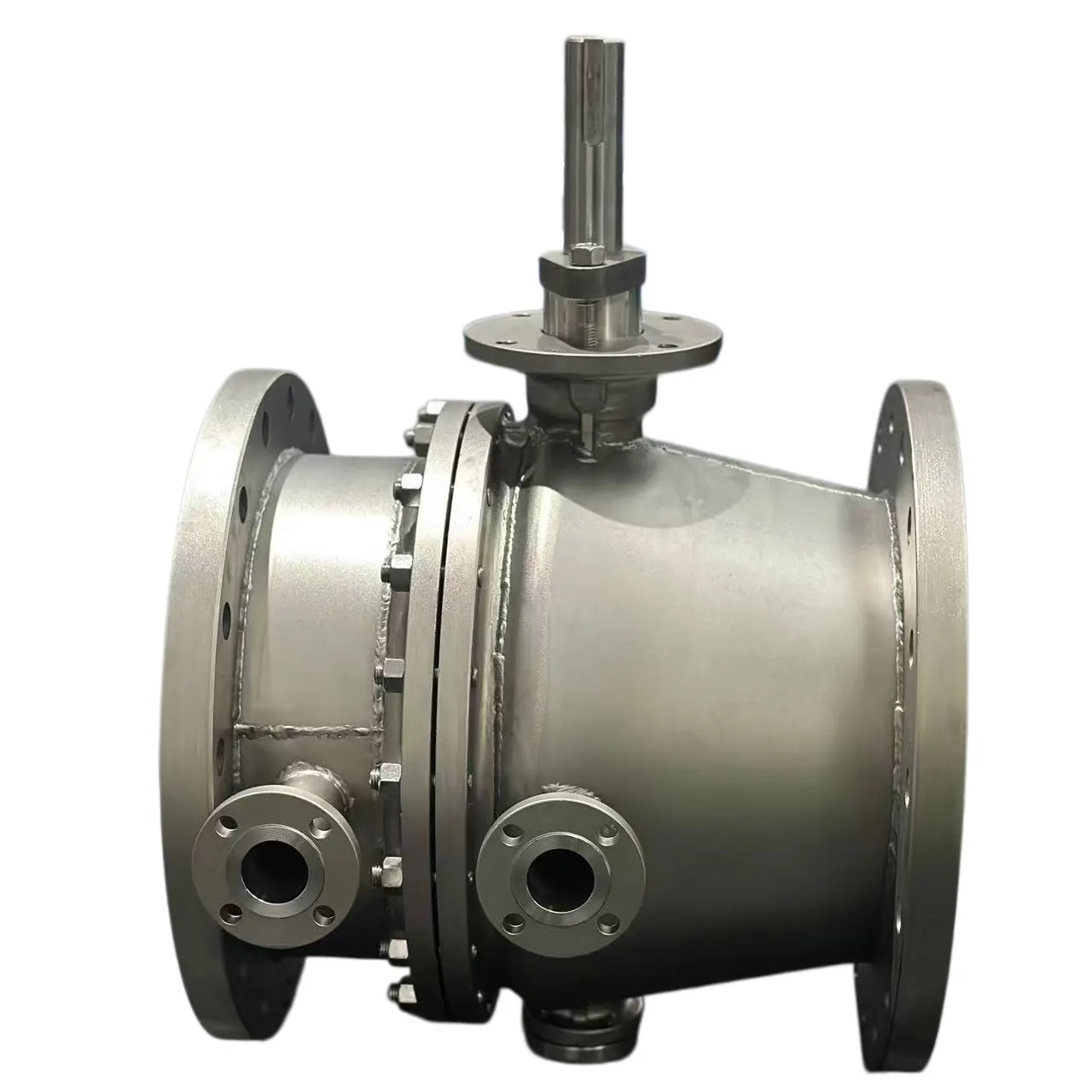

-Ізоляція сорочкою нерухомого кульового крана для високов'язкого середовища

-Кран кульовий з пневматичним/електричним комплектом приводу

- Металевий фіксований кульовий кран із жорстким ущільненням для роботи при високій температурі

Потужність нашої фабрики

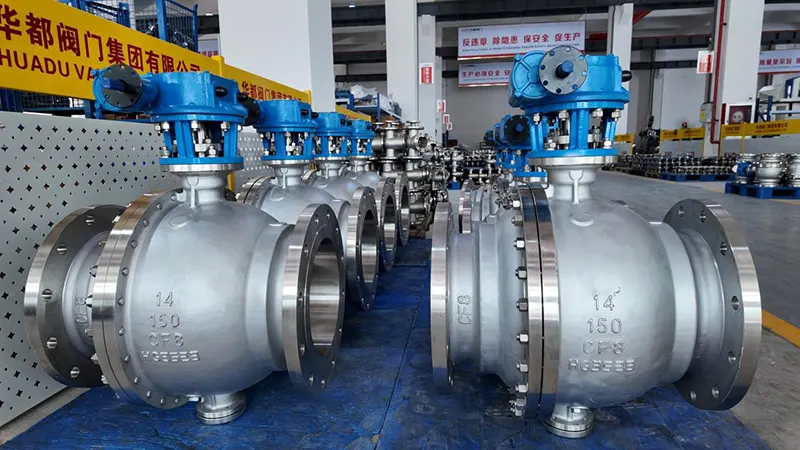

Huadu Valve Group розташована у Веньчжоу, Китай, спеціалізується на промисловому проектуванні клапанів, куванні, механічній обробці та складанні. Ми володіємо повними виробничими лініями, включаючи ковальську майстерню, майстерню обробки з ЧПУ, монтажну майстерню та незалежну випробувальну лабораторію. Усі критичні виробничі процеси завершуються власними силами, а не повністю сторонніми підрядниками. Ми маємо багатий досвід виконання замовлень на проекти нафтогазового, нафтохімічного та водопостачання за кордоном. Наша продукція експортується до Південно-Східної Азії, Близького Сходу, Європи та інших регіонів.

Телефонуйте для запиту

Будь ласка, надішліть нам свої детальні вимоги до робочих умов, включаючи розмір, тиск, середовище, температуру, тип роботи та особливі вимоги. Наша технічна команда незабаром оцінить і підготує для вас офіційну пропозицію. Ласкаво просимо до замовлення зразка та співпраці у великому проекті.
