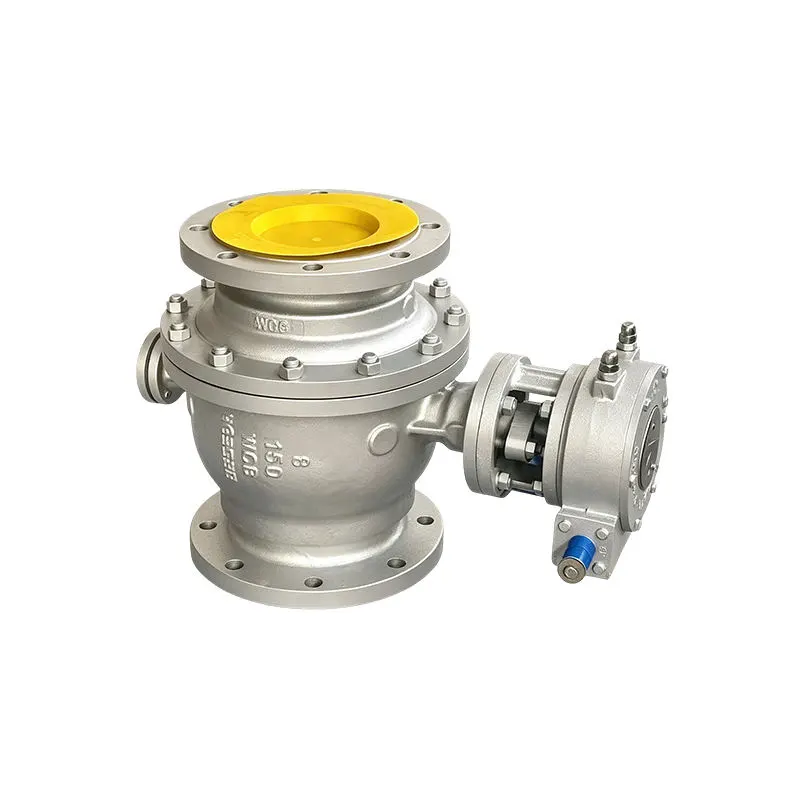

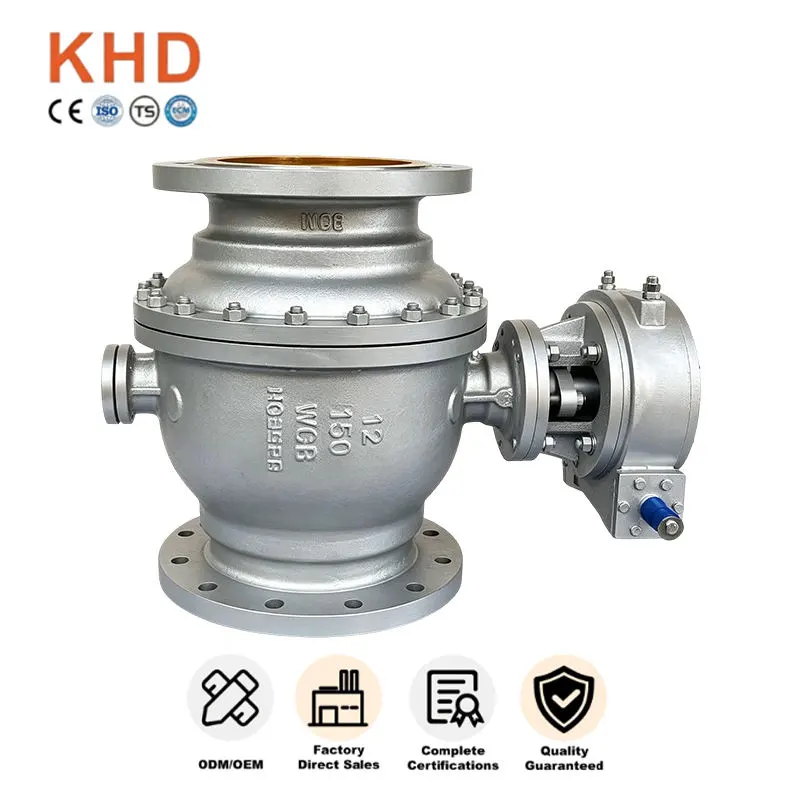

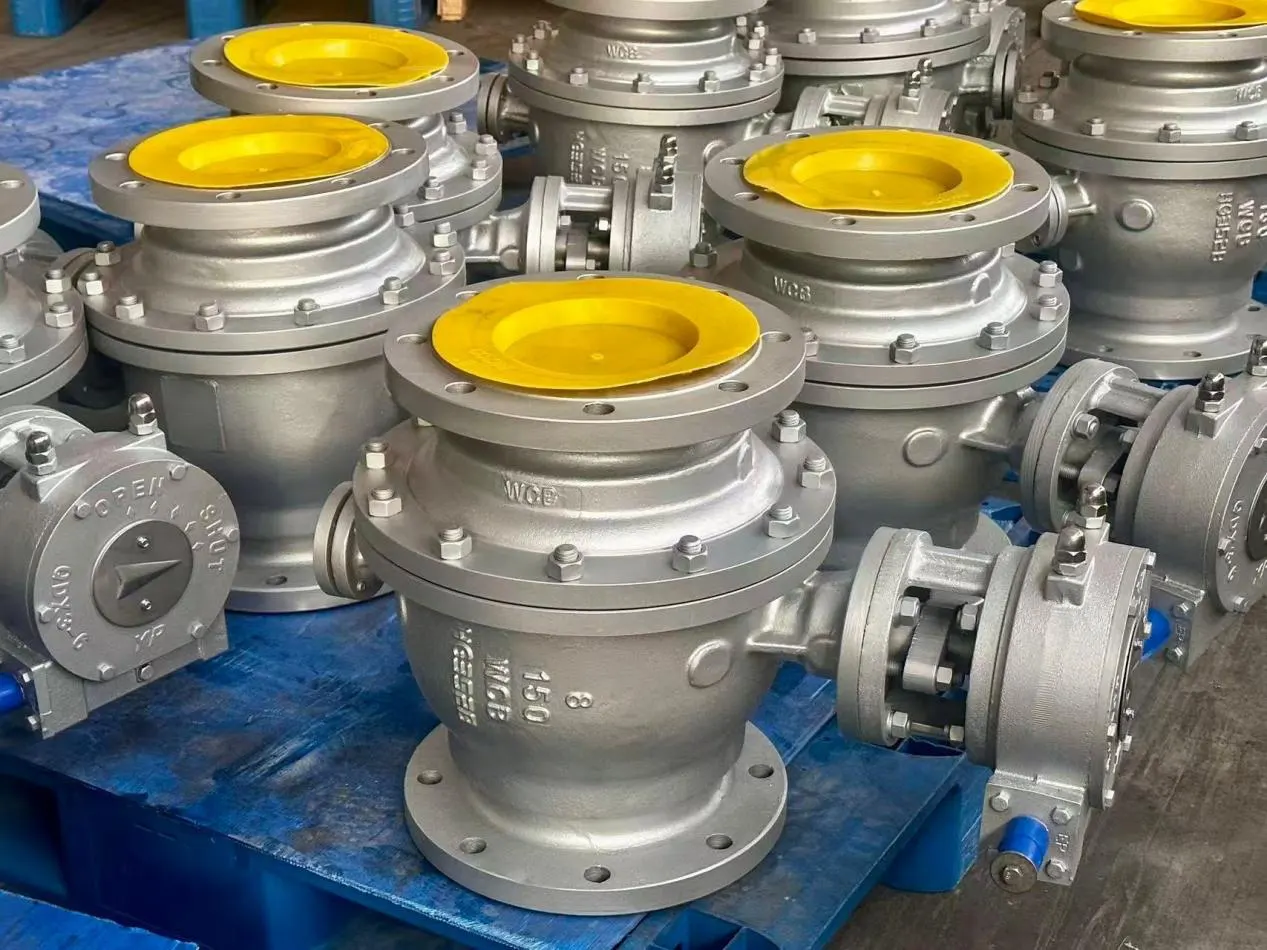

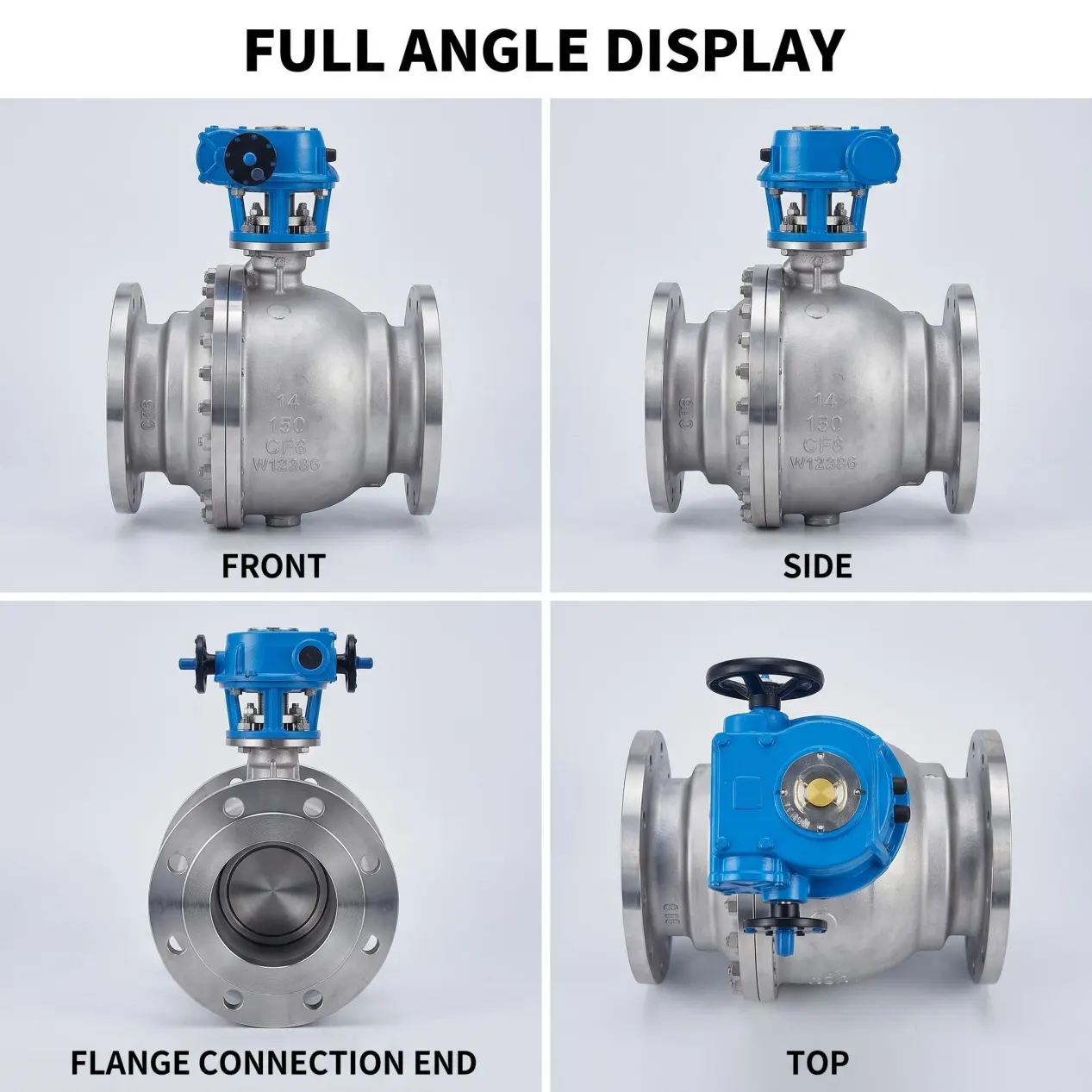

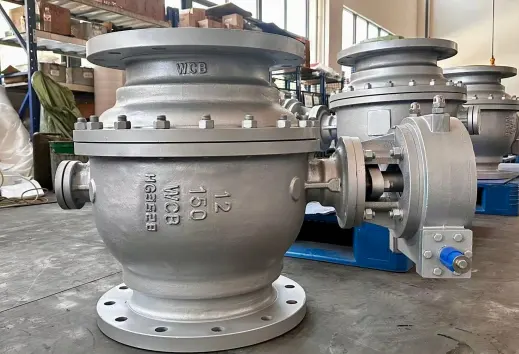

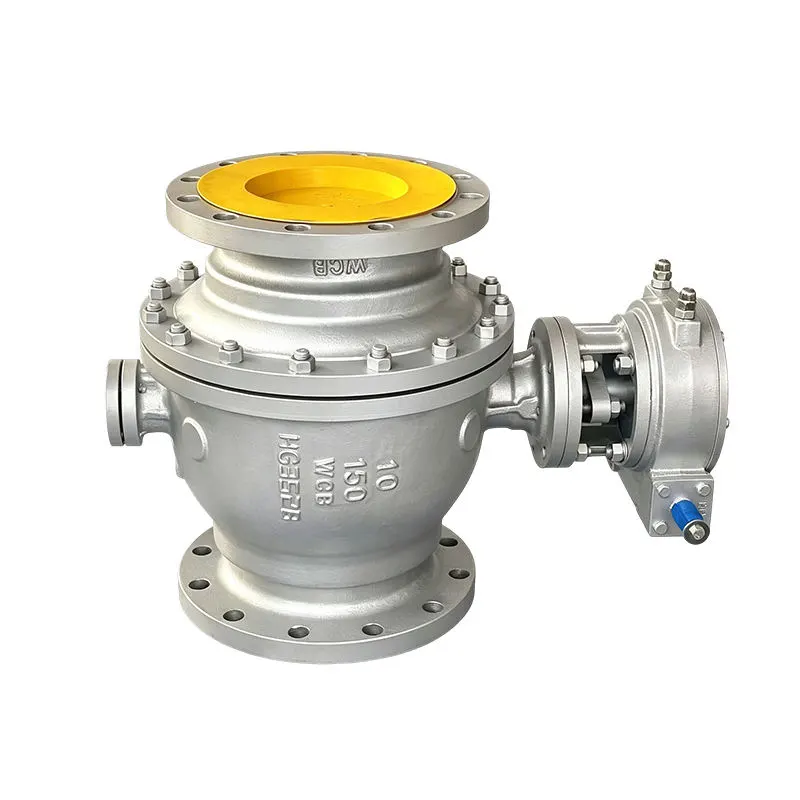

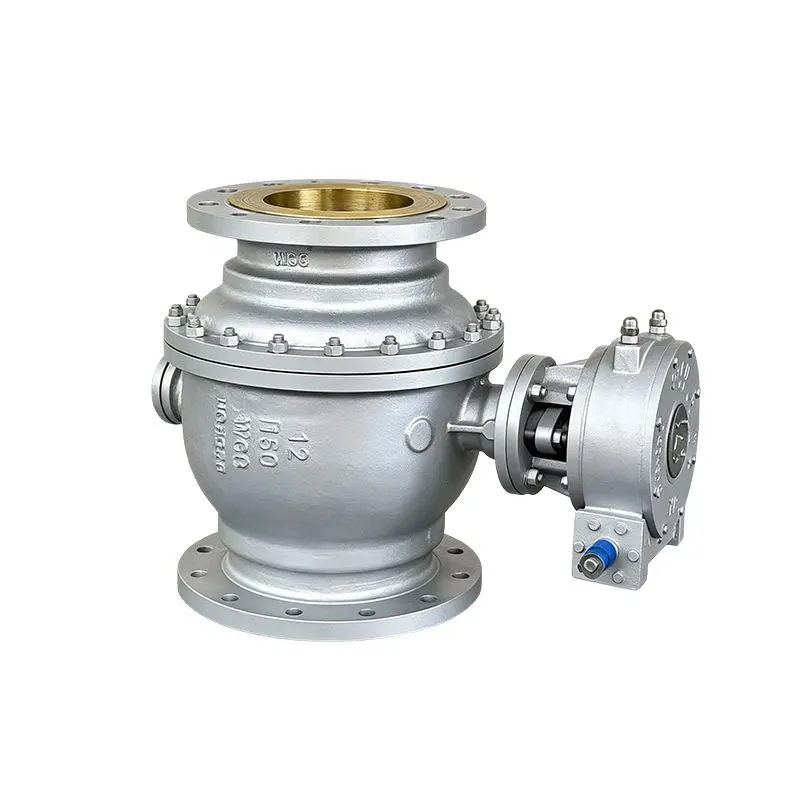

Фіксований кульовий кран з вуглецевої сталі WCB

Стаціонарний кульовий кран WCB з вуглецевої сталі – це потужний промисловий клапан, створений для ізоляції трубопроводу та контролю потоку, виготовлений компанією Huadu Valve Group. Він має конструкцію з фіксованою кульовою цапфою та матеріал вуглецевої сталі A216 WCB, добре підходить для критичних робочих умов трубопроводу високого тиску.

Цей промисловий клапан надійно працює в умовах безперервного високого тиску та тривалого циклу роботи, широко вибирається для проектів, де безпека ущільнення та тривалий термін служби є основними вимогами.

Сировина та структурні переваги

Корпус із вуглецевої сталі преміум-класу A216 WCB

Стаціонарний кульовий кран WCB з вуглецевої сталі відлитий з вуглецевої сталі A216 WCB, що забезпечує такі основні переваги:

- Висока механічна міцність і відмінна ударостійкість

- Хороша температурна адаптація проти стрибків тиску та гідроударів

- Достатня товщина стінки для обслуговування класу високого тиску

- Жорсткий контроль лиття для усунення внутрішніх і поверхневих дефектів

Стаціонарна кульова конструкція, встановлена ​​на цапфі

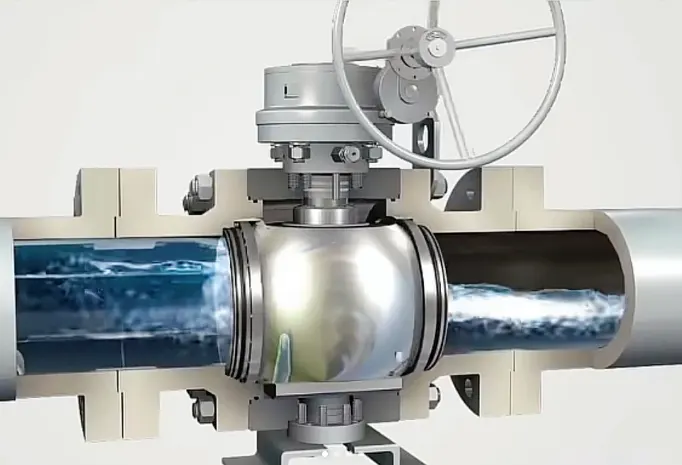

На відміну від звичайних плаваючих кульових кранів, наша конструкція з фіксованою кульовою цапфою передає більшу частину навантаження тиску в трубопроводі на верхній і нижній опорні вали. М'яч залишається зафіксованим у положенні, тому сідла клапанів сприймають лише мінімальну силу контакту. Це значно зменшує стирання сідла навіть при частих циклах відкриття-закриття під тривалим високим тиском. Стабільна двостороння герметизація запобігає витоку незалежно від напрямку тиску, підвищуючи безпеку системи для критичних технологічних циклів.

Оптимізована герметична та безпечна конструкція

Для цього фіксованого кульового крана з вуглецевої сталі WCB обладнано пружинне плаваюче сідло. Вбудовані пружини компенсують незначний знос після тисяч операцій, щоб підтримувати герметичність. Винос проти вибуху служить стандартною функцією безпеки від раптових стрибків тиску. Багатошарове графітове ущільнення мінімізує неконтрольовані викиди навколо зазорів штока. Усі ущільнювальні компоненти спеціально підібрані для робочих середовищ високого тиску та середньої температури замість загальних запасних частин.

Ключові атрибути

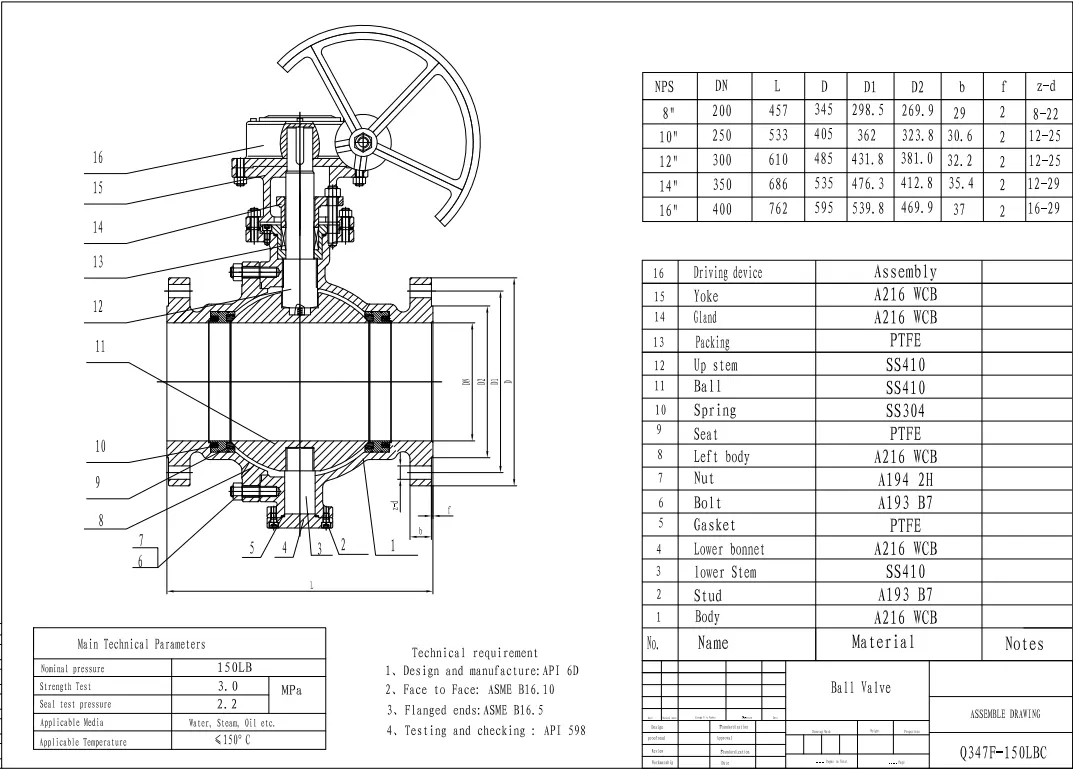

Технічні характеристики

Стандартні параметри

Розмір: DN50-DN1200

Рейтинг тиску: Class150-Class2500

Матеріал: вуглецева сталь A216 WCB

Конструкція: фіксований кульовий кран, встановлений на цапфі

Діапазон температур: -29 ℃ ~ 425 ℃

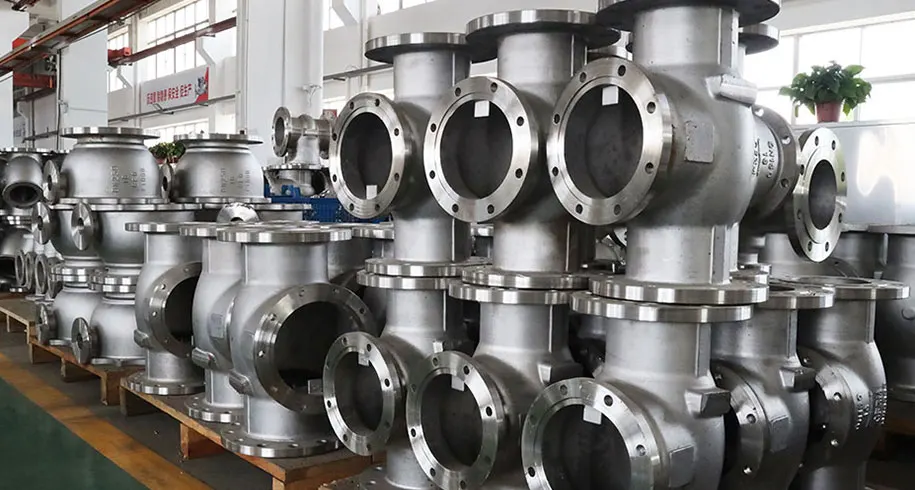

Виробничий процес

Стаціонарний кульовий кран WCB з вуглецевої сталі проходить через:

- Кваліфіковане виробництво лиття A216 WCB

- Термічна обробка для стабільних властивостей матеріалу

- Точна обробка з ЧПУ для ущільнення поверхонь

- Збірка з узгодженими компонентами ущільнення та приводу

Характеристики продуктивності

- Конструкція цапфи з низьким зносом для частого циклічного обслуговування

- Надійне двонаправлене герметичність

- Низький відсоток виходу з ладу сідла при постійному високому тиску в трубопроводі

- Сумісний з декількома варіантами приводів: ручний, пневматичний, електричний

- Призначений для ізоляції при повному відкритті/повному закритті

Сфери застосування

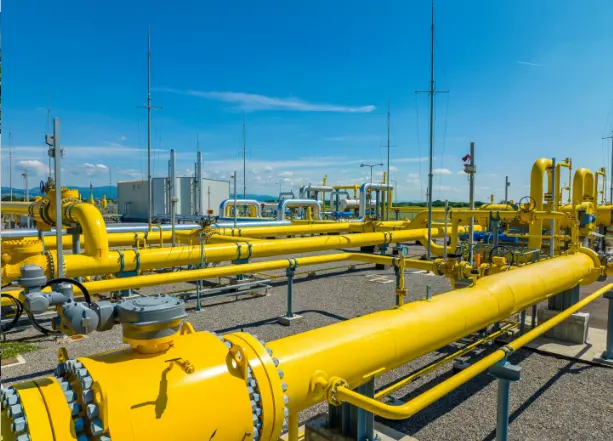

Нафтогазова промисловість

Стаціонарний кульовий кран WCB з вуглецевої сталі широко застосовується в:

- магістральні газопроводи

- Нафтопереробні технологічні лінії

- Об'єкти для транспортування сирої нафти

- Системи трубопроводів газозбірних станцій

Нафтохімічна промисловість

- Нафтохімічні технологічні цикли високого тиску

- магістральні ізоляційні трубопроводи технологічної установки

- Середньотемпературні некорозійні та помірно корозійні рідинні контури

Енергетика

- Основні технологічні трубопроводи електростанції

- Контурні системи для важких промислових установок

Загальні промислові проекти

- Нові пакети конвеєрів проектів EPC

- Роботи з ремонту та модернізації існуючого трубопроводу

- Промислові майданчики з важким доступом для обслуговування та високими вимогами безпеки

Контроль якості та підтримка закупівель проекту

Як сертифікований виробник клапанів із сертифікатами ISO, CE та API, кожен фіксований кульовий кран WCB з вуглецевої сталі проходить повні заводські випробування перед відправкою, включаючи гідростатичне випробування оболонки, випробування на герметичність сідла та перевірку розмірів. Для важких клапанів великого розміру реалізовано повне випробування без перевірки зразків. Перевірка сировини, перевірка лиття, нагляд за монтажем і випробування готової арматури проходять через весь робочий процес виробництва. Сертифікати випробувань матеріалів і звіти про інспекцію можуть бути надані для подання тендеру та прийняття об’єкта.

Доступні гнучкі параметри конфігурації відповідно до умов роботи на місці, що охоплюють різні класи тиску, комбінації ущільнювальних матеріалів і кілька режимів роботи. Гнучкий MOQ підтримує тестування зразків, поставку невеликих партій і великі обсяги оптових проектних замовлень. Стаціонарні кульові крани WCB Huadu Valve Group експортуються по всьому світу та отримують повторні замовлення від промислових клієнтів у всьому світі.

Як сконструйовано ущільнення сідла та штока для справжньої довговічності?

Ми використовуємо конструкцію плаваючого сідла з пружиною для цього фіксованого кульового крана. Внутрішні пружини утримують сидіння притиснутим до поверхні м'яча. Коли після тисяч операцій відбувається незначне зношення, пружини можуть компенсувати невеликі зазори, зберігаючи хороші показники ущільнення з часом. Конструкція штока проти вибуху вбудована як стандартна функція безпеки. При несподіваних стрибках тиску в трубопроводі запобігає викиду штока. Багатошарове графітове ущільнення встановлено для ущільнення штока, щоб зупинити дрібні неконтрольовані викиди навколо зазору штока. Ці ущільнювальні частини не є звичайними дешевими запасними частинами; вони підібрані відповідно до робочих умов високого тиску та середньої температури.
