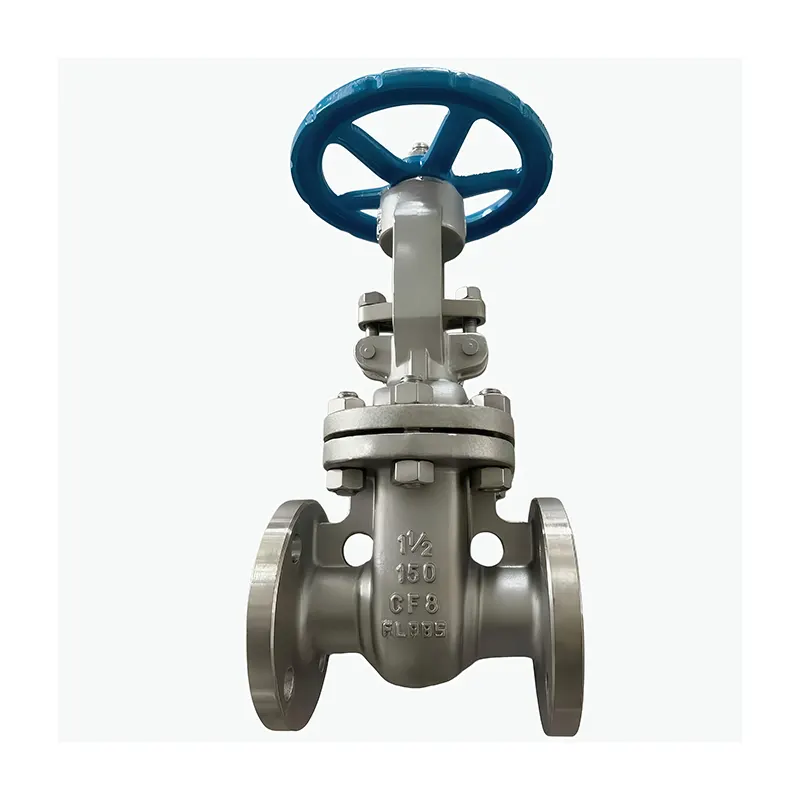

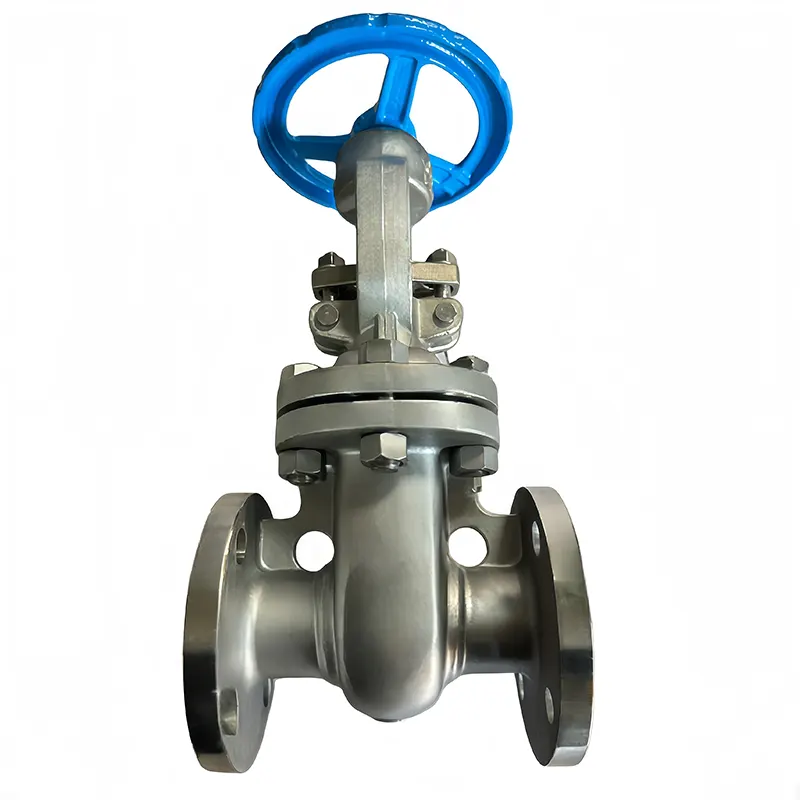

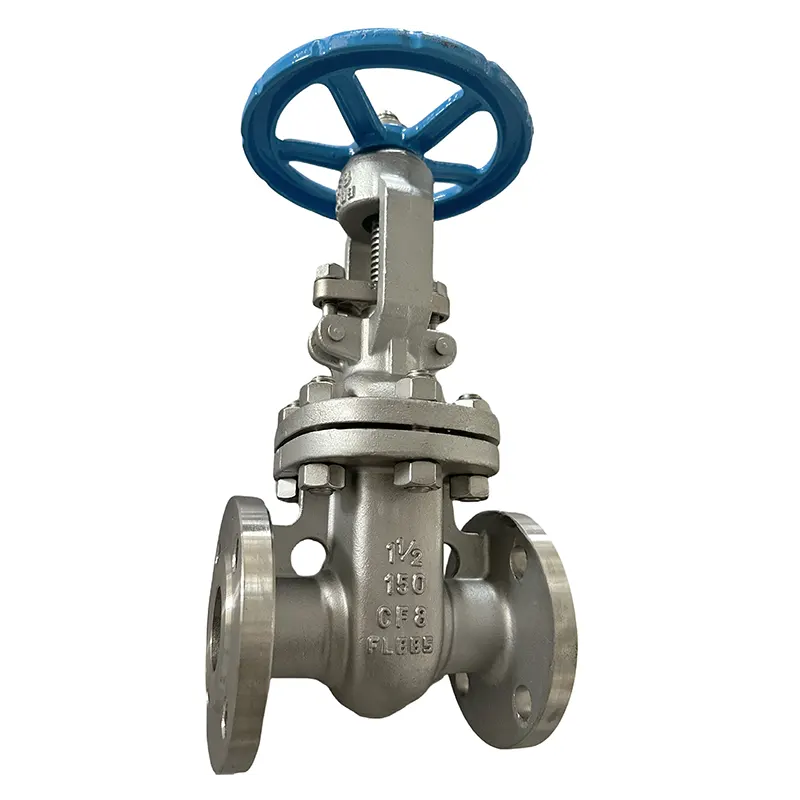

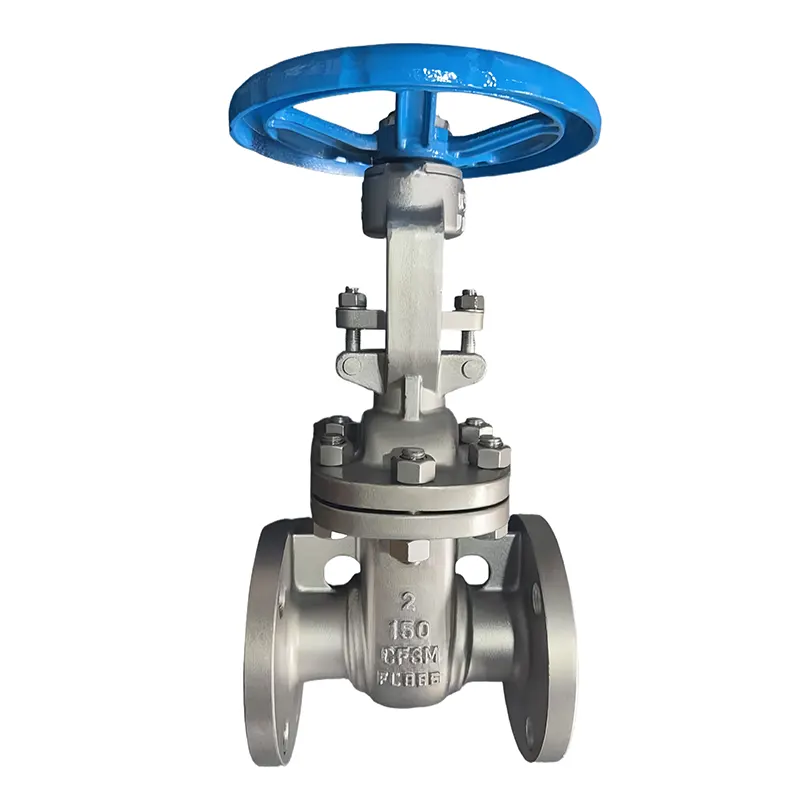

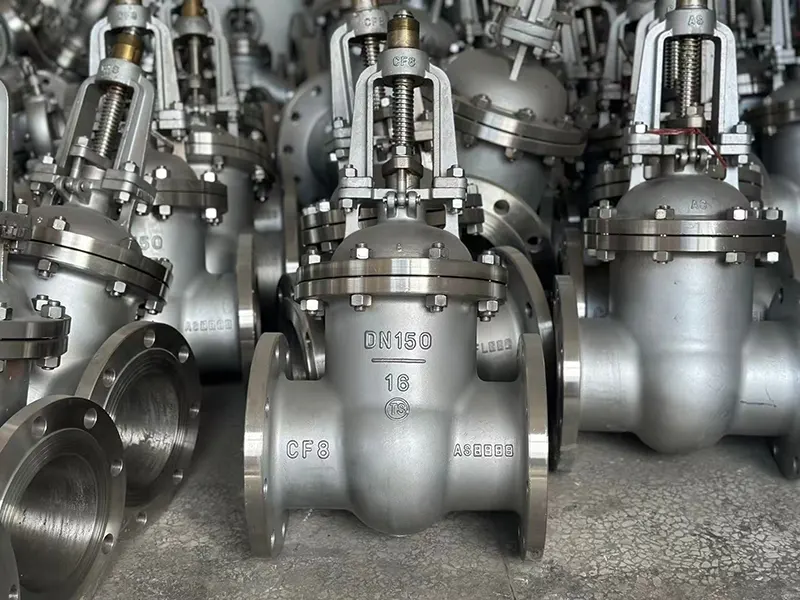

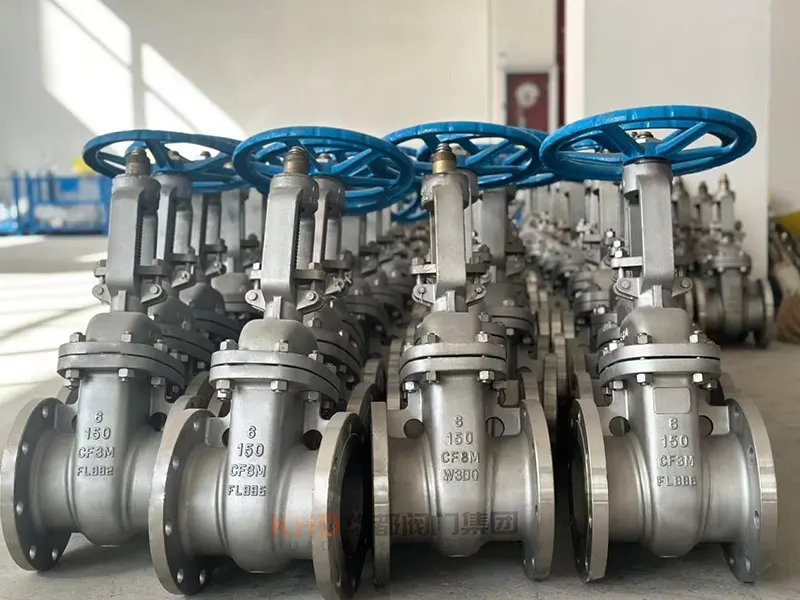

Фланцевий кінець засувки

Чи існують якісь основні відмінності між фланцевим з’єднанням і різьбовим з’єднанням на засувках?

Для з’єднання труб і клапанів у фланцевих з’єднаннях використовуються відповідні фланці, болти та прокладки. Вони підходять для труб великого діаметру та промислових ліній високого тиску. Розбирання для ремонту просте, а ефективність ущільнення залишається стабільною протягом тривалого часу.

Різьбові кінці кріпляться безпосередньо до малих труб без фланців. Вони коштують дешевше та займають менше місця для установки, але підходять лише для невеликих ліній низького тиску. Різьбові з’єднання схильні до просочування при високій температурі та важких умовах роботи, і їх важко розібрати пізніше.

Ключові атрибути

Чи можна використовувати фланцеві засувки для уповільнення або регулювання потоку рідини?

Ми взагалі не рекомендуємо дроселювати потік за допомогою фланцевих засувок. Ці клапани розроблені виключно для повністю відкритих або повністю закритих станів.

Тримання клина напіввідкритим дозволяє швидкоплинному середовищу безперервно впливати на ущільнювальну поверхню, що спричинить подряпини та швидкий знос сідла, що призведе до постійного витоку. Часткове відкриття також викликає сильну вібрацію та гідроудар, який шкодить клапану та з’єднаним трубопроводам. Прохідні або кульові крани набагато більше підходять, якщо потрібне регулювання потоку.

Які звичайні діапазони розмірів і номінальний тиск зазвичай мають фланцевий кінець засувки?

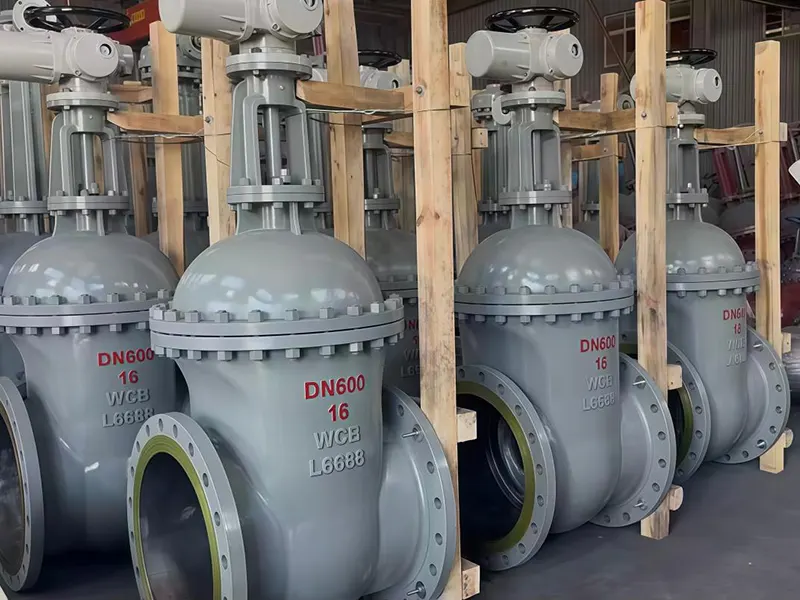

Загальні номінальні розміри охоплюють DN50 до DN1200. DN80, DN100, DN150, DN200 і DN300 є нашими найбільш продаваними розмірами для промислових і муніципальних проектів.

Стандартні класи тиску включають дві основні системи:

стандарт GB PN10, PN16, PN25, PN40; ANSI клас 150, клас 300, клас 600.

PN16 і клас 150 підходять для більшості трубопроводів для води, пари та загальної хімічної продукції, тоді як більш високі рівні тиску підходять для високотемпературних парових і нафтохімічних робочих сценаріїв.

Яка типова сировина використовується для виробництва фланцевих засувок?

Матеріали корпусу клапана та клина вибираються відповідно до середовища та температури:

Вуглецева сталь WCB: наш основний вибір, надійна міцність для звичайного масла, води та пари середньої температури

Нержавіюча сталь SS304 / SS316: антикорозійна, ідеальна для трубопроводів хімічної рідини та морської води

Ковкий чавун: економічний вибір для муніципальних систем чистої води низького тиску

Також підбираються різні ущільнювальні аксесуари: графітове ущільнення для високотемпературної пари, RPTFE для слабких корозійних середовищ і твердий сплав Stellite для зносостійких ущільнювальних поверхонь під високим тиском.

Яких кроків щоденного обслуговування ми повинні виконувати для фланцевих засувок?

Виконання регулярних простих перевірок може збільшити термін служби засувки.

Переконайтеся, що ви повністю відкриваєте або повністю закриваєте клапан, не залишайте його наполовину відкритим, оскільки це швидко зношує ущільнення.

Перевіряйте фланцеві болти кожні кілька місяців. Затягніть усі ослаблені прокладки та замініть старі прокладки, якщо ви помітили течі навколо з’єднання.

Час від часу наносьте спеціальне мастило на шток клапана, щоб ручка оберталася плавно, не застрягаючи.

Очистіть клапан від пилу та хімічних речовин із зовнішнього боку, щоб зупинити утворення іржі на корпусі та фланцях.

Якщо клапан усе ще протікає, коли він повністю закритий, розберіть його, щоб очистити або замінити зношені клини та ущільнювальні гнізда.

Якщо клапан деякий час не використовуватиметься, залиште його повністю відкритим і накрийте шток, щоб захистити його від іржі та бруду.
