Як вибрати надійну ущільнювальну арматуру для тривалої експлуатації промислового трубопроводу?

Промислові трубопроводи складають основу нафтогазових, хімічних, електричних і очисних споруд. Багато власників проектів і EPC-підрядників стикалися з дорогими простоями, спричиненими витоком клапана, розтріскуванням корпусу або коротким терміном служби. Під час пошуку компонентів трубопроводу для довготривалої безперервної роботи стабільність ущільнення та довговічність конструкції стають основними показниками оцінки. Huadu є інтегрованим виробником клапанів. Ми забезпечуємо повний власний контроль виробництва та суворе тестування якості, доставляючи індивідуальні та стандартні клапани з надійними термінами виконання для глобальних проектів.

Вибір відповідного клапанного рішення ніколи не означає лише відповідність номінального тиску та розміру. Вам також потрібно враховувати середню корозію, коливання температури, часті цикли вмикання-вимкнення та умови обслуговування на місці. У цій статті розкриваються ключові критерії вибору та представлені надійні конструкції клапанів, створені для роботи в складних умовах довгострокової експлуатації трубопроводу.

Які основні ризики загрожують роботі ущільнення клапана під час тривалої експлуатації трубопроводу?

Більшість поломок арматури в промислових трубопроводах не відбувається на початковому етапі введення в експлуатацію. Вони поступово з'являються після місяців або років безперервного функціонування.

1. Корозійна ерозія: хімічні середовища, розсіл і вологий газ повільно зношують корпус клапана та ущільнювальні поверхні. Звичайні клапани з вуглецевої сталі не витримують тривалого впливу корозійної рідини.

2. Стрибки тиску: несподівані стрибки тиску всередині трубопроводів можуть деформувати корпус клапана та пошкодити ущільнювальні поверхні, що призведе до повільного прогресуючого витоку з часом.

3. Високий крутний момент для клапанів з великим отвором: стандартні конструкції з плаваючою кулькою вимагають значно вищого робочого моменту. Це прискорює знос ущільнень сідла, коли клапан часто відкривається та закривається.

Усі ці приховані ризики вимагають від покупців вийти за межі перевірки основних параметрів і зосередитися на матеріалі корпусу клапана та внутрішньому структурному дизайні.

Яким особливостям конструкції та матеріалів слід віддати перевагу для довговічних трубопровідних клапанів?

У пошуках клапана, який роками зберігає герметичність, вам слід звернути увагу на два основні чинники: спосіб виготовлення корпусу та опорну структуру кулі.

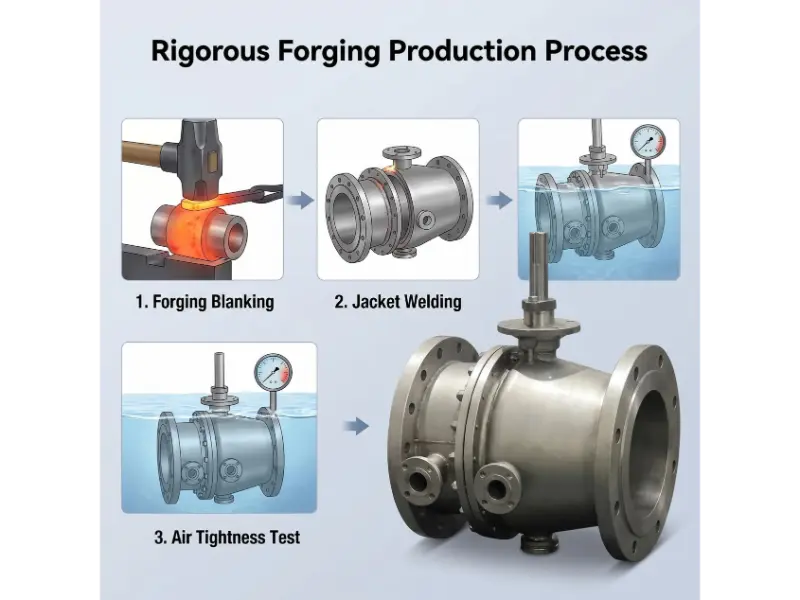

Ковані корпуси клапанів забезпечують набагато більші механічні характеристики, ніж звичайні литі клапани. Процес кування ущільнює структуру металу та усуває внутрішні пори та дефекти усадки, які зазвичай зустрічаються в литих виробах. З цієї причини,Кульовий кран з кованим фланцемможе надійно витримувати часті коливання тиску та великі навантаження на трубопроводи, ефективно запобігаючи розтріскування корпусу та витік під час тривалої безперервної роботи.

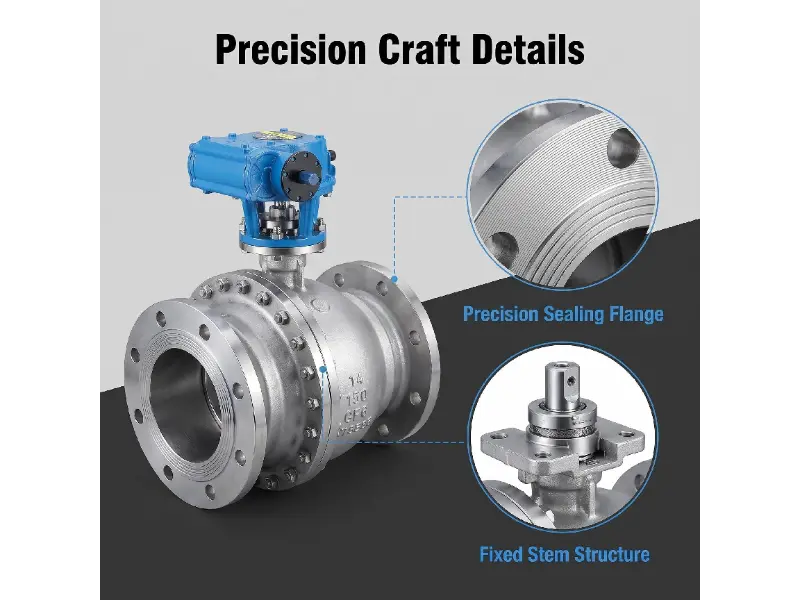

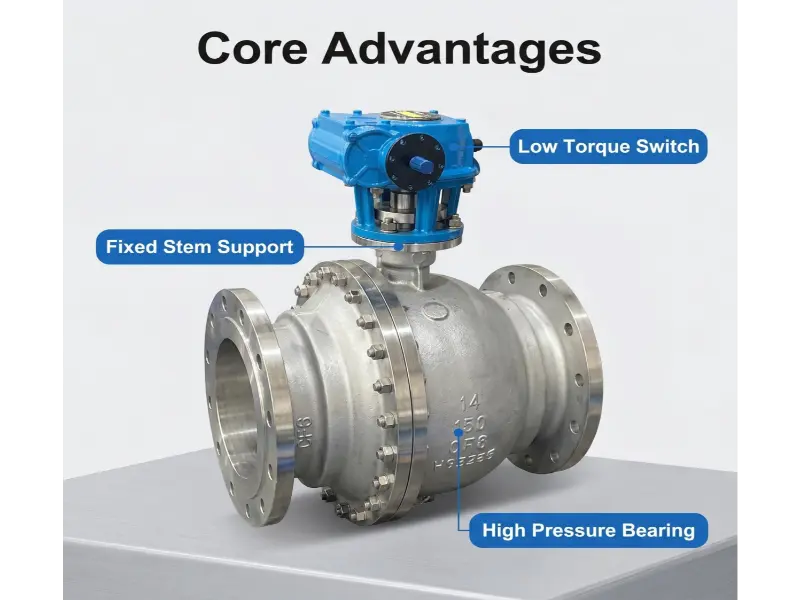

Для систем трубопроводів високого тиску з великим отвором конструкції з нерухомою кулькою, що підтримується цапфами, пропонують очевидні практичні переваги. На відміну від плаваючих кульових кранів, кулька всередині aФіксований кульовий кранфіксується на місці верхньою та нижньою цапфами. Таке налаштування значно знижує робочий крутний момент, зводячи до мінімуму тертя між кулею та сідлами клапана. Менше тертя означає, що ваші ущільнювальні деталі не зношуються передчасно. Huadu виробляє ці типи клапанів власними силами, використовуючи повні можливості кування та механічної обробки, щоб гарантувати незмінну якість.

Якщо ваш трубопровід транспортує корозійні рідини, модернізація матеріалу корпусу не підлягає обговоренню. Фіксований кульовий кран з нержавіючої сталі поєднує цю фіксовану кульову конструкцію з цапфою з корпусом і внутрішніми компонентами з нержавіючої сталі. Він протистоїть окисленню та хімічному впливу, зберігаючи стабільну герметичність для хімічної обробки та морських трубопроводів.

Практичний контрольний список для закупівлі арматури перед остаточним підтвердженням замовлення

Після того, як ви визначитеся з конструкцією клапана та класом матеріалу, перед підтвердженням замовлення необхідно виконати основні практичні перевірки.

- Номінальна температура тиску: переконайтеся, що клас клапана може впоратися з піковим тиском і температурою вашого трубопроводу. Залиште розумний буфер безпеки, щоб впоратися з раптовими стрибками під час роботи.

- Звіти про випробування матеріалів: завжди вимагайте від свого постачальника офіційні файли MTC. Це гарантує, що корпус клапана та внутрішня обрізка відповідають фактичним стандартам матеріалів, уникаючи використання нестандартної сировини під час тривалого використання трубопроводу.

- Вибір матеріалу сидіння: відповідність типу сидіння суворо відповідає температурі середовища та робочої температури на місці. PTFE, RPTFE та металеві тверді ущільнювачі мають власні застосовні сценарії, і невідповідне розміщення призведе до раннього витоку та відмови в обслуговуванні.

- Перевірка та сертифікація третьої сторони: дійсні сертифікати ISO, CE та галузеві сертифікати відображають стабільну якість виробництва заводу та стандартизований контроль якості, що є важливим для прийняття проекту промислового трубопроводу.

Чому повна заводська підтримка додає цінність довгостроковим інвестиціям у трубопроводну арматуру

Один тільки міцний клапан не може гарантувати безперебійну роботу трубопроводу. Технічна підтримка, яку ви отримуєте від виробника, відіграє не менш важливу роль протягом терміну служби активу.

Надійні виробники клапанів допоможуть вам вибрати параметри, розробити індивідуальні конструкції відповідно до потреб унікального проекту, провести випробування тиском перед відправкою та запропонувати постійне технічне керівництво. Huadu забезпечує підтримку повного циклу з власною механічною обробкою та тестуванням, щоб відповідати вимогам індивідуального проекту. Незалежно від того, чи купуєте ви стандартні розміри чи нестандартні розміри, щоб відповідати незвичайним схемам трубопроводу, досвідчена фабрика може адаптувати рішення, які відповідають фактичним робочим умовам вашого проекту.

Вибір надійного ущільнювального клапана для довгострокових промислових трубопроводів — це процес ретельної оцінки, а не проста покупка товару. Ви повинні разом оцінити умови експлуатації, корозійну стійкість, стрибки тиску та довговічність конструкції.

Для важких, корозійних проектів і трубопроводів високого тиску цапфа з фіксованою кулькою та ковані фланцеві типи клапанів є перевіреними на практиці виборами. Ретельний аналіз специфікацій матеріалів, механічної конструкції та кваліфікації заводу крок за кроком допомагає проектним групам уникнути незапланованих витоків і подовжити загальний термін служби трубопровідних систем.
