Що робить прохідні клапани необхідними для частих перемикань і регулювання потоку?

Усередині хімічного заводу цикли контролю температури пари повторюються десятки разів щодня. Оператор регулює клапан, температура стабілізується, і цикл повторюється. На перший погляд, це здається рутиною — доки через шість місяців роботи не вийде з ладу клапан, що призведе до дорогої зупинки заводу. Першопричина? Там, де aзапірний клапанмало бути. Засувки, хоч і чудові для ізоляції, не призначені для частого дроселювання. Повторна модуляція нерівномірно зношує ущільнювальні поверхні, що призводить до витоку та остаточного виходу з ладу. Це та помилка, якої можна уникнути, розуміючи фундаментальні переваги різних конструкцій клапанів.

Прохідні клапани заслужили свою репутацію робочої конячки регулювання потоку. Вони спеціально розроблені для застосувань, які потребують частої роботи та точного регулювання потоку. Секрет полягає в їх характерній конструкції: диск, який рухається перпендикулярно до шляху потоку, сідло, яке забезпечує щільне ущільнення, і шлях потоку, який створює перепад тиску, ідеальний для дроселювання. На відміну від засувок, які сконструйовані як повністю відкриті, так і повністю закриті, запірні засувки створені для модуляції. Вони пропонують відмінні характеристики герметизації, широкий діапазон можливостей контролю потоку та здатність протистояти зношенню через часті цикли. У цій статті будуть розглянуті принципи конструкції, робочі характеристики та критерії вибору, які роблять прохідні клапани незамінними в різних галузях промисловості, від виробництва електроенергії до нафтохімічної переробки.

Зміст

• 1. Що таке прохідний клапан і як він працює?
• 2. Чому конструкція прохідного клапана сприяє частій експлуатації?
• 3. Як прохідний клапан забезпечує точне регулювання потоку?
• 4. Які технічні характеристики визначають високоякісний прохідний клапан?
• 5. Як прохідний клапан порівняно з іншими типами клапанів для дроселювання?
• 6. Які методи технічного обслуговування продовжують термін служби прохідного клапана?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Що таке прохідний клапан і як він працює?

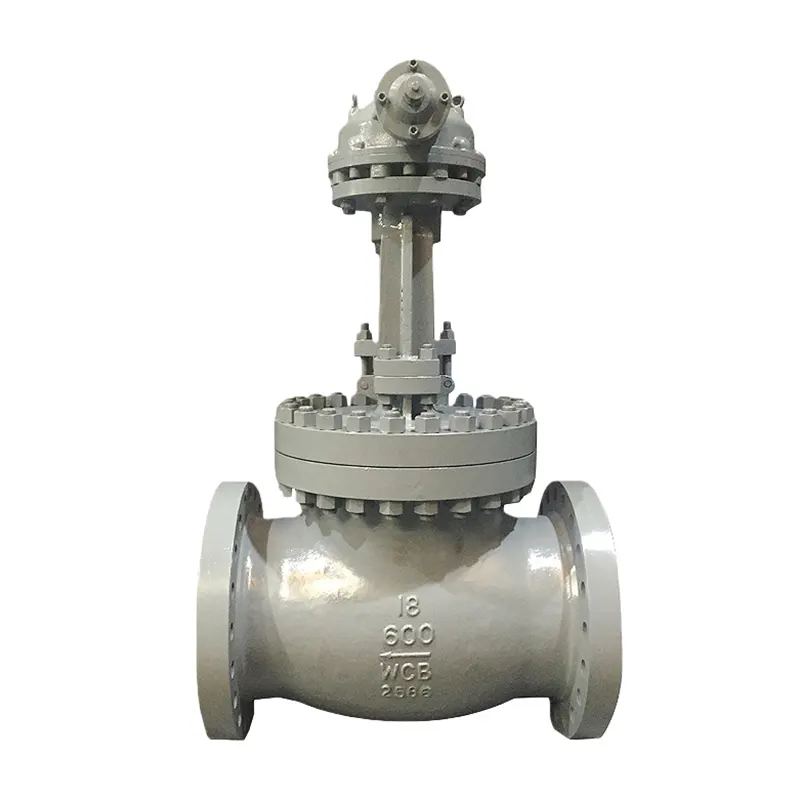

Прохідний клапан — це клапан з лінійним рухом, який використовується для запуску, зупинки та регулювання потоку в системі трубопроводів. Його назва походить від сферичної форми корпусу, в якому розміщені внутрішні компоненти. Визначальною особливістю прохідного клапана є його диск і сідло, яке розташоване перпендикулярно до шляху потоку. Коли клапан відкривається, диск рухається вгору і від сідла, утворюючи зазор, через який тече рідина. У закритому стані диск щільно прилягає до сідла, створюючи щільне ущільнення. Цей перпендикулярний рух є тим, що відрізняє прохідний клапан від засувки, де заслінка рухається паралельно потоку.

Щоб зрозуміти роботу запірного клапана, уявіть кран у вашому домі. Коли ви повертаєте ручку, гумова шайба рухається вгору та вниз у металевому сидінні, контролюючи потік води. По суті, це той самий принцип. Прохідний клапан використовує різьбовий шток (або непідйомний шток) для перетворення обертального руху від маховика в лінійний рух. Коли маховик обертається, шток обертається, змушуючи диск рухатися вгору або вниз. Положення диска визначає розмір отвору для потоку, який, у свою чергу, визначає швидкість потоку. Рідина надходить у корпус клапана, проходить через отвір сідла та виходить з іншого боку. Зміна напрямку потоку — рідина повинна повертатися на 90 градусів під час проходження — створює перепад тиску, що робить прохідні клапани чудовими для дроселювання.

Конструкція запірного клапана не є єдиною, монолітною концепцією. Існує кілька варіантів, включаючи Т-образний малюнок, Y-образний малюнок і кутові прохідні клапани. Найпоширенішим є Т-подібний малюнок, коли вхідний і вихідний отвір розташовані по прямій лінії. Y-образний малюнок має шток, нахилений під кутом 45 градусів до шляху потоку, що забезпечує менший перепад тиску та кращі характеристики потоку. Кутовий прохідний клапан має вхідний і вихідний отвір під кутом 90 градусів, що робить його придатним для застосувань, де обмежений простір або де потрібно змінити напрямок потоку.Huadu Valve Group Co., Ltd.виробляє повний спектр конфігурацій прохідних клапанів, що дозволяє інженерам вибрати оптимальну конструкцію для їх конкретного застосування.

2. Чому конструкція прохідного клапана сприяє частій експлуатації?

Коли клапан часто спрацьовує, головною проблемою є знос. Кожного разу, коли клапан відкривається або закривається, ущільнювальні поверхні стикаються, створюючи тертя. З часом це тертя може пошкодити ущільнювальні поверхні, що призведе до витоку. Конструкція запірного клапана спеціально розроблена для мінімізації цього зносу. Ключ до його довговічності полягає в тому, як взаємодіють диск і сидіння. У прохідному клапані диск направляється штоком, гарантуючи, що він ідеально вирівнюється з сідлом кожного разу, коли він закривається. Таке точне вирівнювання запобігає тертю диска об сідло під кутом, що призведе до нерівномірного зносу.

Ще однією перевагою є самоочищувальна дія запірного клапана. Коли рідина проходить через клапан, вона тече по посадочних поверхнях. Цей потік, особливо на високій швидкості, допомагає змити будь-які частинки або відкладення, які можуть накопичуватися на сидінні. Ця дія самоочищення є критичним фактором для продовження терміну служби клапана, особливо в системах із брудними або забрудненими рідинами. Навпаки, засувка має іншу динаміку. Коли засувка частково відкрита, потік проходить через заслінку та сідло, викликаючи швидку ерозію. Ось чому засувки не підходять для дроселювання. Прохідний клапан, з іншого боку, сконструйований з потоком, який спрямовує рідину від посадочних поверхонь, зменшуючи ерозію. Це результат геометрії потоку: рідина входить у клапан, змінює напрямок, а потім виходить, а посадочні поверхні розташовані таким чином, щоб мінімізувати вплив потоку.

Наша фабрика Huadu Valve Group Co., Ltd. провела численні випробування на знос клапанів різних конструкцій. Під час випробування, що імітує 10 000 операцій повного ходу в умовах високотемпературної пари, стандартний прохідний клапан зберігав свою герметичність без вимірних витоків, тоді як запірний клапан за тих самих умов демонстрував значний знос і витік лише після 1000 циклів. Ці дані випробувань підкреслюють перевагу прохідного клапана для частої роботи. Матеріали диска та сидіння також відіграють вирішальну роль. У високотемпературному застосуванні прохідний клапан із стеллітовим диском і сідлом із загартованої нержавіючої сталі забезпечує виняткову зносостійкість. Тверде наплавлення Stellite забезпечує міцну, зносостійку поверхню, яка може витримувати неодноразовий вплив частого їзди на велосипеді. Подібним чином, для корозійних застосувань прохідний клапан із монельовим диском і сідлом забезпечує чудову стійкість до хімічного впливу. У Huadu Valve Group ми пропонуємо широкий асортимент оздоблювальних матеріалів, які відповідають конкретним вимогам вашого застосування.

3. Як прохідний клапан забезпечує точне регулювання потоку?

Точне регулювання витрати є основною функцією запірного клапана. На відміну від простого запірного клапана, запірний клапан розроблений таким чином, щоб бути частково відкритим, забезпечуючи контрольований опір потоку. Здатність контролювати потік випливає із співвідношення між положенням диска та площею потоку. У міру того, як диск піднімається з гнізда, площа потоку збільшується. Однак зв'язок не лінійний; це регулюється геометрією диска та сідла. Це нелінійне співвідношення дозволяє точно контролювати широкий діапазон витрат. Ось чому прохідний клапан часто є клапаном вибору для модулюючого керування.

Характеристика потоку запірного клапана часто описується його «кривою характеристики потоку». Існує три основних види: лінійний, рівновідсотковий і швидкорозчинний. Лінійна характеристика означає, що швидкість потоку прямо пропорційна ходу клапана. Відкриття на 10% призводить до 10% максимального потоку. Ця характеристика ідеальна для застосувань, де перепад тиску на клапані постійний. Характеристика рівного відсотка означає, що кожне збільшення ходу клапана збільшує потік на фіксований відсоток від поточного потоку. 10% хід може збільшити потік на 20%. Ця характеристика ідеально підходить для застосувань, де перепад тиску змінюється, оскільки забезпечує більш стабільний контроль. Характеристика швидкого відкриття означає, що клапан забезпечує велику зміну потоку при невеликому початковому русі, що робить його придатним для застосувань, які вимагають швидкої реакції.

Щоб проілюструвати важливість вибору правильної характеристики потоку, розглянемо систему контролю температури пари. Система використовує прохідний клапан для регулювання потоку пари до теплообмінника. Якщо система використовує лінійний прохідний клапан, температурна характеристика буде лінійною. Однак, якщо система працює зі змінним перепадом тиску, лінійний прохідний клапан може забезпечувати нестабільне керування. Рівновідсотковий прохідний клапан забезпечить більш стабільний контроль. Наша фабрика в Huadu Valve Group Co., Ltd. пропонує прохідні клапани з різною формою диска для забезпечення різних характеристик потоку, і наша команда інженерів може допомогти вам вибрати правильний. Вибір характеристики потоку є ключовим елементом у проектуванні системи, і наша команда може надати рекомендації щодо оптимального вибору для вашого конкретного застосування.

Точність прохідного клапана також підвищується завдяки використанню позиціонера. Позиціонер - це пристрій, який отримує керуючий сигнал і регулює положення клапана для досягнення бажаного потоку. Позиціонер гарантує, що клапан відкривається в точне необхідне положення, навіть за умов зміни умов експлуатації. Це особливо важливо в додатках, що вимагають високої точності, наприклад у дозуванні хімікатів або контролі температури. Вибравши прохідний клапан із високоякісним позиціонером, інженери можуть досягти точності керування потоком +/- 1%.

4. Які технічні характеристики визначають високоякісний прохідний клапан?

Вибираючи прохідний клапан, інженери повинні ретельно оцінити низку технічних характеристик. Ці параметри визначають продуктивність, довговічність і придатність клапана для застосування. Основні технічні характеристики включають: розмір клапана (номінальний розмір труби, NPS), номінальний тиск (клас), температурний діапазон, кінцеві з’єднання, матеріал корпусу, матеріал обрізки та характеристику потоку. Кожен із цих параметрів має відповідати конкретним вимогам процесу. Розмір клапана визначає пропускну здатність клапана. Занадто малий клапан обмежить потік, тоді як завеликий клапан буде дорожчим і може не забезпечити належного контролю.

Номінальний тиск, який зазвичай позначається як клас (клас 150, клас 300, клас 600 тощо), визначає максимальний тиск, який може витримати клапан за певної температури. Для застосування під високим тиском потрібен прохідний клапан класу 600 або вище. Діапазон температур визначається матеріалами конструкції. Для високотемпературних застосувань (вище 425°C) потрібен клапан із литим сталевим корпусом і накладкою з твердої поверхні. Для кріогенних застосувань потрібен клапан із корпусом із нержавіючої сталі та спеціальним низькотемпературним тримачем. Кінцеві з'єднання - це засоби, за допомогою яких клапан приєднується до системи трубопроводів. Найпоширенішими типами є фланцеві кінці, різьбові кінці та зварні кінці. Фланцеві кінці є найбільш універсальними та використовуються в більшості застосувань. Різьбові кінці використовуються для менших клапанів і нижчого тиску, тоді як зварні кінці використовуються для високого тиску та високих температур.

У Huadu Valve Group Co., Ltd. ми виробляємо прохідні клапани з широкого діапазону матеріалів і конфігурацій. Наші стандартні корпуси прохідних клапанів доступні з чавуну, ковкого чавуну, литої сталі, нержавіючої сталі та високотемпературних сплавів. Накладки доступні з різноманітних матеріалів, включаючи нержавіючу сталь із вмістом 13% хрому, стелліт і монель. У таблиці нижче наведено короткий перелік основних технічних характеристик наших найпопулярніших моделей прохідних клапанів.

5. Як прохідний клапан порівняно з іншими типами клапанів для дроселювання?

Коли інженер проектує систему, яка потребує точного контролю потоку, перше запитання часто звучить так: "Який тип клапана найкращий для цього застосування?" Хоча багато типів клапанів можна використовувати для дроселювання, прохідний клапан зазвичай є кращим вибором. Щоб зрозуміти чому, корисно порівняти прохідний клапан з іншими поширеними типами клапанів: засувками, кульовими та поворотними клапанами. Кожен має свої сильні та слабкі сторони, і вибір залежить від конкретних вимог програми.

Засувки в основному призначені для роботи в режимі вмикання/вимкнення. Вони не підходять для дроселювання. Коли засувка частково відкрита, високошвидкісний потік через заслінку та сідло викликає швидку ерозію та знос. Засувка також не розрахована на часту роботу; ковзний рух воріт може призвести до задирання та заїдання. У прохідному клапані шлях потоку сконструйований для мінімізації зносу під час дроселювання, що робить його придатним для модульованого обслуговування. Для застосувань, які вимагають частого дроселювання, прохідний клапан є кращим вибором. Кульові крани є ще одним поширеним типом клапана. Вони пропонують відмінну здатність відключати і доступні в різних конструкціях. Однак кульові крани мають більш обмежений діапазон регулювання потоку, і їхня характеристика потоку зазвичай швидко відкривається, що не є ідеальним для точного дроселювання. У прохідному клапані характеристика потоку більш лінійна або рівновідсоткова, що забезпечує кращий контроль.

Дроссельні затвори часто використовуються для пристроїв великого діаметру. Вони компактні, легкі та економічно вигідні. Однак вони, як правило, не такі точні, як прохідні клапани для дроселювання. Керуюча характеристика дросельного клапана є нелінійною, і він може бути схильний до кавітації та ерозії при високому перепаді тиску. Прохідний клапан із міцною конструкцією та широким діапазоном характеристик потоку є кращим вибором для вимогливих дроселювальних програм. У наведеній нижче таблиці наведено порівняння ключових характеристик прохідних клапанів, засувок, кульових кранів і поворотних клапанів для дроселювання.

6. Які методи технічного обслуговування продовжують термін служби прохідного клапана?

Навіть найякісніший прохідний клапан не працюватиме надійно без належного обслуговування. Регулярний огляд і технічне обслуговування мають важливе значення для запобігання несподіваним поломкам і продовження терміну служби клапана. Першим кроком у програмі технічного обслуговування є регулярний візуальний огляд. Клапан слід перевірити на наявність будь-яких зовнішніх витоків, таких як течі з ущільнення штока або прокладки корпусу. Клапан також слід перевірити на наявність будь-якого незвичайного шуму або вібрації під час роботи, що може свідчити про проблему з внутрішніми компонентами. Хороша програма технічного обслуговування включає запланований графік розбирання та перевірки внутрішніх компонентів.

Коли прохідний клапан розбирається, диск і сідло слід перевірити на наявність зносу, точкової коррозії або корозії. Якщо диск або сідло зношені, їх часто можна відремонтувати за допомогою притирання або шліфування. Притирка - це процес використання абразивної пасти для полірування ущільнювальних поверхонь. Це може відновити герметичність клапана без необхідності заміни диска чи сідла. Слід оглянути шток на предмет зносу чи пошкоджень. Упаковку слід оглянути на герметичність. Якщо сальник протікає, його можна затягнути або замінити. Слід перевірити правильність центрування сальника. Ущільнювач слід затягнути з правильним крутним моментом. Надмірне затягування сальника може призвести до пошкодження штока та збільшення тертя. Недотягнення призведе до протікання.

На нашому заводі Huadu Valve Group Co., Ltd. ми побачили прохідний клапан, який за належного обслуговування може служити десятиліттями. Один клієнт, електростанція, мав прохідний клапан, який експлуатувався 35 років. Клапан щорічно розбирався, перевірявся, при необхідності притиралися ущільнювальні поверхні. Клапан ніколи не потребував капітального ремонту. Це винятковий випадок, але він ілюструє те, що за належного догляду прохідний клапан може забезпечити тривалий термін служби. Ми рекомендуємо мінімальний графік технічного обслуговування, який включає щорічну візуальну перевірку та повну перевірку на розбирання кожні 3-5 років, залежно від умов експлуатації.

У наведеній нижче таблиці наведено рекомендації щодо технічного обслуговування прохідного клапана.

7. Часті запитання (FAQ)

Запитання 1: Чому для дроселювання краще використовувати прохідний клапан, ніж засувку?

Відповідь: для дроселювання краще використовувати прохідний клапан перед засувкою, оскільки його конструкція розроблена спеціально для модуляції потоку. Диск запірного клапана рухається перпендикулярно сідлу, що дозволяє точно контролювати площу потоку. Шлях потоку також створює перепад тиску, що робить дроселювання більш ефективним. Навпаки, засувка призначена для повністю відкритого або повністю закритого режиму роботи. Коли засувка частково відкрита, високошвидкісний потік через заслінку та сідло викликає швидку ерозію, що призводить до витоку та поломки. Наша фабрика Huadu Valve Group Co., Ltd. виробляє прохідні клапани, спеціально розроблені для дроселювання.

Питання 2: Яка різниця між лінійними та рівновідсотковими характеристиками потоку?

Відповідь: Лінійна характеристика потоку означає, що швидкість потоку прямо пропорційна ходу клапана. Відкриття на 10% призводить до 10% максимального потоку. Ця характеристика ідеальна для застосувань, де перепад тиску на клапані постійний. Рівновідсоткова характеристика потоку означає, що кожне збільшення ходу клапана збільшує витрату на фіксований відсоток від поточної витрати. 10% хід може збільшити потік на 20%. Ця характеристика ідеально підходить для застосувань, де перепад тиску змінюється, оскільки забезпечує більш стабільний контроль. Наші прохідні клапани мають обидві характеристики, і наша технічна команда допоможе вам вибрати правильний клапан для вашого застосування.

Запитання 3: Як я можу визначити, чи не працює ущільнення мого прохідного клапана?

Відповідь: Найпоширенішими ознаками несправності ущільнення є зовнішній витік і неможливість повністю перекрити потік. Якщо ви спостерігаєте капання рідини зі штока клапана або навколо кришки, ймовірно, пошкоджено ущільнення або ущільнення. Крім того, якщо клапан не може забезпечити щільне закриття, диск і сідло, ймовірно, зношені або пошкоджені. У деяких випадках зміна робочого моменту, необхідного для роботи клапана, також може вказувати на проблему. Регулярний візуальний огляд і функціональне тестування є найкращим способом виявити несправність ущільнення, перш ніж це призведе до більшої проблеми.

Запитання 4: Чи можна використовувати запірний клапан для роботи з парою?

Відповідь: Так, запірні клапани зазвичай використовуються для обслуговування пари. Однак клапан повинен бути правильно підібраний для конкретних умов температури і тиску. Для роботи з високотемпературною парою рекомендується прохідний клапан із литим сталевим корпусом і накладкою з твердої поверхні (наприклад, Stellite). Тверде наплавлення Stellite забезпечує виняткову зносостійкість і може витримувати високошвидкісний потік пари. Наша фабрика в Huadu Valve Group Co., Ltd. виробляє прохідні клапани спеціально для роботи з паровою системою, з цілим рядом матеріалів корпусу та оздоблення, які відповідають різним умовам експлуатації.

Запитання 5: Який типовий термін служби запірного клапана?

Відповідь: Термін служби прохідного клапана залежить від кількох факторів, включаючи умови експлуатації, частоту роботи та якість обслуговування. При помірній експлуатації з регулярним обслуговуванням прохідний клапан може прослужити 20-30 років і більше. У важких умовах експлуатації, таких як застосування при високій температурі або високому тиску з частими змінами, клапан може потребувати частішого огляду та ремонту. За умови належного технічного обслуговування, включаючи регулярне притирання посадочних поверхонь і заміну сальника, прохідний клапан може забезпечити тривалий і надійний термін служби. Продукція прохідного клапана нашої фабрики розроблена для тривалого терміну служби та мінімального обслуговування.

8. Висновок

Прохідні клапани є важливим вибором для застосувань, які вимагають частих перемикань і точного регулювання витрати. Їх особлива конструкція, що включає диск, який рухається перпендикулярно сідлу, забезпечує чудову герметичність і стійкість до зношування порівняно з іншими типами клапанів. Шлях потоку створює контрольоване падіння тиску, що робить їх ідеальними для дроселювання. Наявність різних характеристик потоку, наприклад лінійних і рівновідсоткових, дозволяє точно контролювати широкий діапазон витрат. Широкий асортимент матеріалів і конфігурацій гарантує, що прохідний клапан можна вибрати відповідно до конкретних вимог будь-якого застосування, від високотемпературної пари до кріогенних умов.

Ключ до максимізації продуктивності та терміну служби прохідного клапана – це правильний вибір та обслуговування. Ретельно оцінюючи технічні характеристики, включно з розміром клапана, номінальним тиском, температурним діапазоном і матеріалом обрізки, інженери можуть переконатися, що клапан відповідає застосуванню. Програма регулярного технічного обслуговування, включаючи візуальні перевірки та періодичне розбирання та відновлення, продовжить термін служби клапана та запобіжить неочікуваним поломкам. У Huadu Valve Group Co., Ltd. ми прагнемо надавати високоякісну продукцію прохідних клапанів та експертну технічну підтримку, щоб допомогти нашим клієнтам оптимізувати їхню роботу. Наш широкий асортимент продукції прохідного клапана та наша команда досвідчених інженерів готові допомогти вам із вашими конкретними вимогами до застосування.

Зв’яжіться з Huadu Valve Group Co., Ltd. сьогодніщоб обговорити ваші вимоги до прохідних клапанів і дізнатися, як наші рішення можуть підвищити надійність і ефективність ваших систем контролю потоку.
