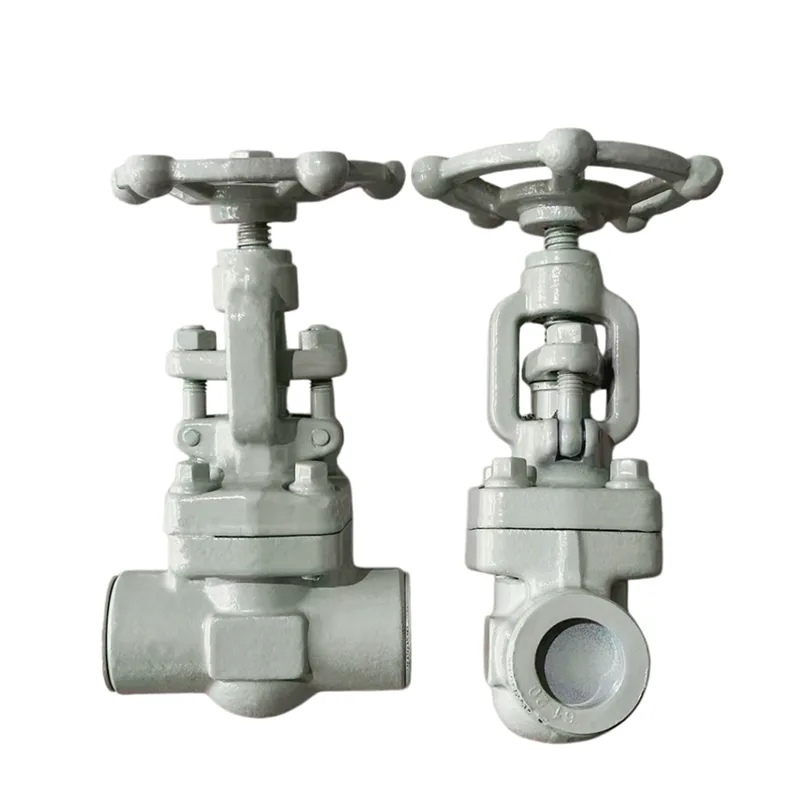

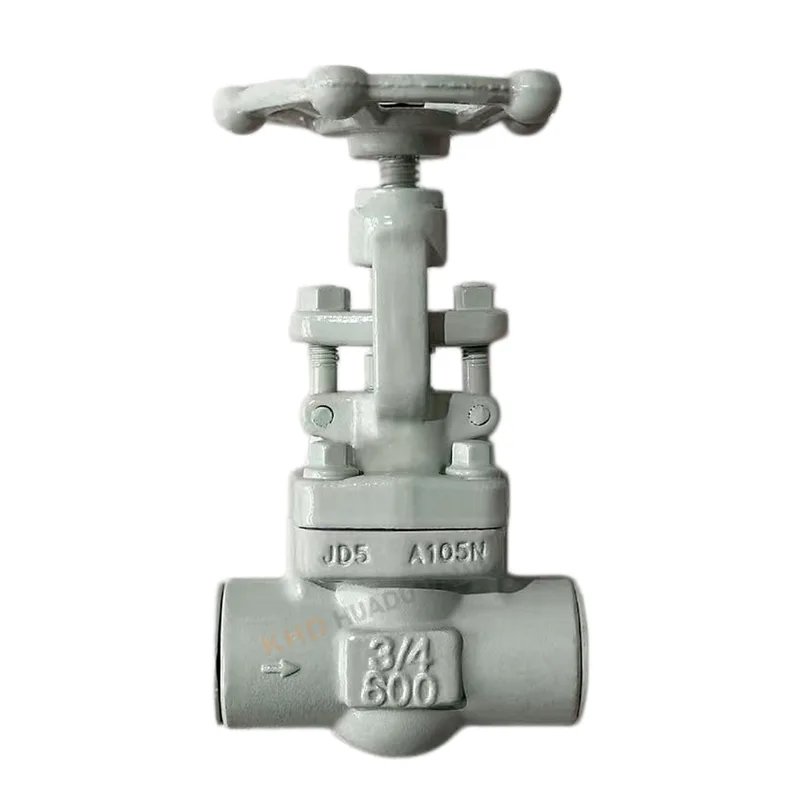

Зварний кований засув

Кована засувка з муфтовим зварюванням — це промислова арматура високого тиску, призначена для перекриття трубопроводу та регулювання потоку. Виготовлений компанією Huadu Valve Group, він використовує ковану вуглецеву сталь A105N і підходить для робочих умов класу 600. Він широко використовується в нафтових, хімічних, енергетичних і парових системах високого тиску, де безпека та продуктивність ущільнення є критичними. Зварний кований засувний клапан забезпечує стабільну роботу та тривалий термін служби у складних промислових середовищах.

Сировина та структурні переваги

Корпус з високоякісної кованої сталі

Кована засувка з муфтовим зварюванням виготовлена ​​з кованої вуглецевої сталі A105N, що забезпечує:

Висока міцність і щільність

Чудова стійкість до ударів

Відсутність дефектів лиття, таких як пори або піщані отвори

Сувора перевірка матеріалів

Кожна партія сировини перевіряється за допомогою спектрального аналізу, щоб переконатися:

Точний хімічний склад

Без перероблених або неякісних матеріалів

Стабільні механічні характеристики

Переваги зварного з’єднання

Тип з'єднання кованої засувки з муфтою забезпечує:

Сильна герметичність

Краща стійкість до високого тиску, ніж фланці

Зменшення ризику витоку в критичній системі

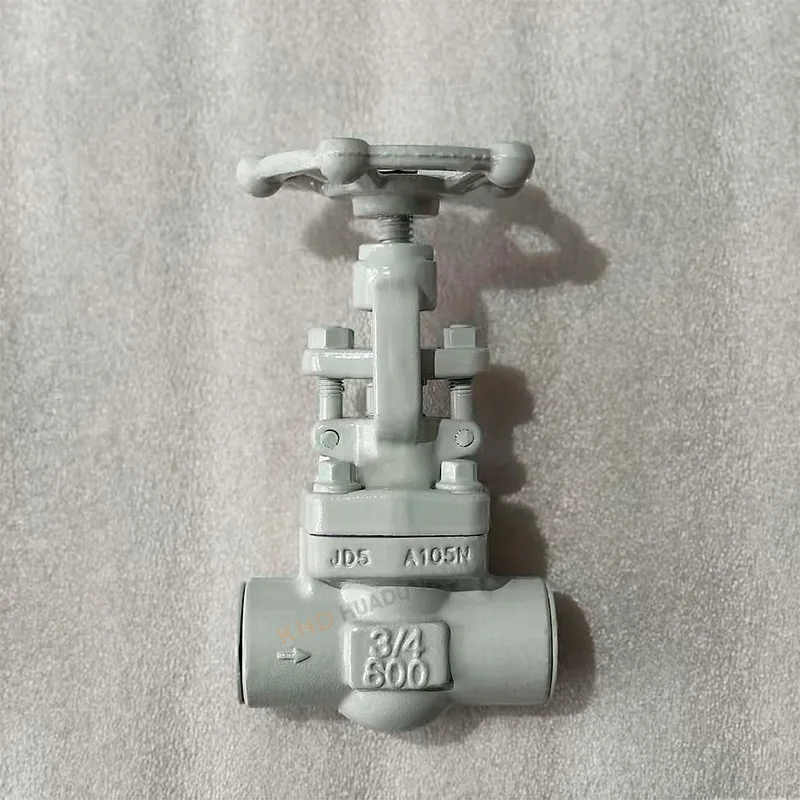

Технічні характеристики

Стандартні параметри

Size: DN15–DN50 (regular stock)

Номінальний тиск: клас 300 / клас 600

Матеріал: кована вуглецева сталь A105N

Тип: кована засувка з муфтовим зварюванням

Діапазон температур: від -29°C до 570°C

Виробничий процес

Кована шиберна зварна муфта виготовляється за допомогою:

Інтегральне штампування

Термічна обробка (процес нормалізації)

Точна обробка з ЧПУ

Характеристики продуктивності

Точність ущільнювальної поверхні мікронного рівня

Герметизація без витоків

Плавна робота без заклинювання

Підходить для високотемпературних парових систем

Сфери застосування

Нафтогазова промисловість

Зварна кована засувка широко використовується в:

Нафтопереробні трубопроводи

Системи передачі масла

Споруди природного газу

Хімічна промисловість

Хімічні трубопроводи високого тиску

Системи контролю корозійних рідин

Системи входу/виходу реактора

Енергетика

Паропроводи

Теплоенергетичні системи

Конденсатопроводи

Загальне промислове використання

Трубопроводи високого тиску малого діаметра

Системи ізоляції обладнання

Програми захисного відключення

Ключові атрибути

FAQ

Що таке розтрубне з'єднання?

Розтрубне з’єднання – це спосіб з’єднання труб, коли трубу вставляють у роз’єм із заглибленням, а потім зварюють зовні. Він зазвичай використовується в системах високого тиску малого діаметра.

У разі зварного кованого затвора трубу вставляють у гніздо кінця клапана та зварюють, щоб утворити міцне, стійке до протікання з’єднання.

Основні особливості зварного з’єднання в муфту

Висока міцність і стійкість до тиску

Чудова герметичність

Підходить для малих трубопроводів DN15–DN50

Знижений ризик протікання в порівнянні з різьбовими з'єднаннями

Поширений у нафтових, газових і парових системах

Чи слід розбирати муфтові клапани перед зварюванням?

Так, точно. Перед встановленням зварного кованого затвора НЕ слід частково збирати його під час зварювання.

Правильна практика встановлення:

Видаліть внутрішні компоненти, якщо можливо (або переконайтеся, що клапан повністю відкритий)

Повністю вставте трубу в розтруб

Зберігайте невеликий розширювальний зазор (~1,5–2 мм)

Виконуйте зварювання тільки зовнішнього з'єднання

Перед тим, як запускати клапан, дайте йому охолонути

Важливі зауваження:

Уникайте перегріву корпусу клапана

Запобігайте потраплянню зварювального шлаку в порожнину клапана

Переконайтесь у правильному центруванні перед зварюванням

Неправильне зварювання може пошкодити ущільнювальні поверхні та скоротити термін служби клапана.

Яка різниця між OS&Y та болтовим капотом?

Це дві різні конструктивні конструкції, які використовуються в засувках.

OS&Y (зовнішній гвинт і хомут)

Різьба штока знаходиться поза корпусом клапана

Видимий рух штока вказує на відкритий/закритий статус

Простіше технічне обслуговування та моніторинг роботи

Поширений у протипожежних і промислових системах

Капот на болтах

Кришка з'єднана з корпусом клапана болтами

Внутрішня конструкція штока (не видно ззовні)

Компактна структура

Широко використовується в загальному промисловому застосуванні

Просте порівняння:

OS&Y = зовнішня видимість + простий моніторинг роботи

Капот на болтах = компактна + економічна конструкція

Обидва типи можуть бути застосовані в зварних кованих засувках залежно від вимог проекту.
