Короткий зміст статті: A Прохідний клапан із жорстким ущільненнямпризначений для промислових трубопровідних систем, де важливі надійне закриття, точне регулювання потоку, стійкість до високих температур і довгострокова довговічність. Завдяки ущільненню «метал-метал» і наплавленим ущільнювальним поверхням цей клапан особливо підходить для вимогливих робіт, пов’язаних із парою, нафтою, газом, абразивними середовищами та промисловими рідинами під високим тиском.Хуадунадає розроблені рішення для прохідних клапанів із жорстким ущільненням із різними матеріалами корпусу, класами тиску, варіантами підключення та методами приводу для різноманітних промислових застосувань.
Зміст
- Що таке прохідний клапан із жорстким ущільненням?
- Як працює прохідний клапан із жорстким ущільненням?
- Які основні функції?
- На які технічні характеристики варто звернути увагу покупцям?
- Прохідний клапан із жорстким ущільненням і м’яким ущільненням: у чому різниця?
- Де використовуються прохідні клапани з жорстким ущільненням?
- Як вибрати правильний клапан?
- Навіщо розглядати Huadu як виробника клапанів?
- Часті запитання
- Висновок

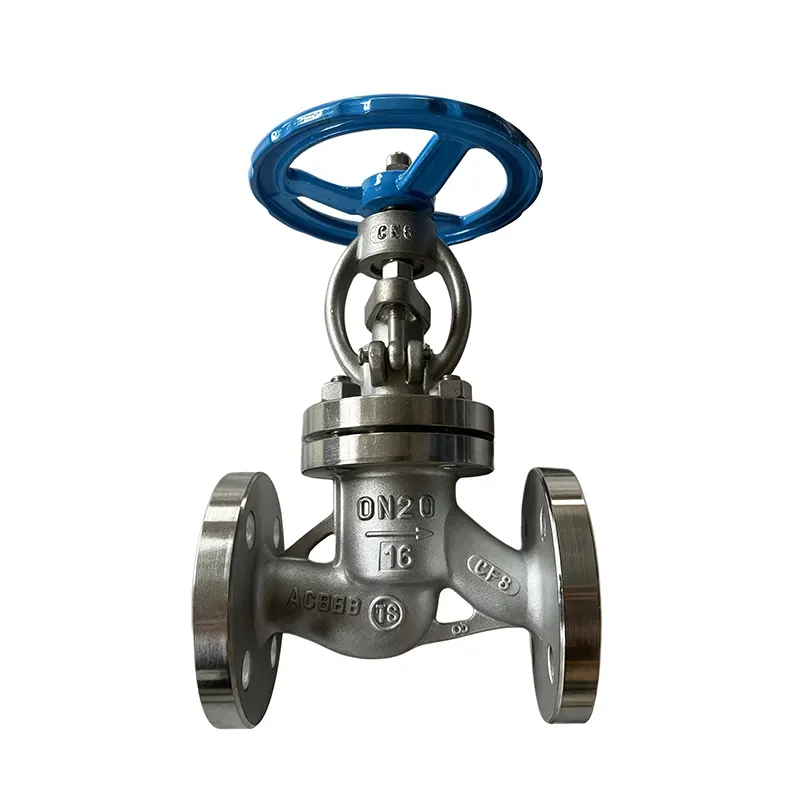

Що таке прохідний клапан із жорстким ущільненням?
Прохідний клапан із жорстким ущільненням — це промисловий клапан регулювання потоку, який використовує ущільнювальну структуру «метал-метал», а не покладається переважно на м’які ущільнювальні матеріали. Huadu розробляє цей тип клапана для вимогливих умов трубопроводу, де температура, тиск, стирання та багаторазова робота можуть створювати значне навантаження на звичайні ущільнювальні компоненти.
У клапані зазвичай використовується корпус у формі кулі та рухомий диск, який рухається до сідла або від нього. Цей рух дозволяє клапану виконувати дві важливі функції: перекривати потік у трубопроводі та регулювати швидкість потоку. Порівняно з простим запірним клапаном конфігурація глобуса забезпечує кращий контроль над рухом рідини.
Для вимогливих послуг ущільнювальні поверхні можна наплавити стеллітом або іншими відповідними зносостійкими матеріалами. Ця конструкція допомагає зменшити деградацію, спричинену тертям, ерозією та роботою при високій температурі.
Відповідно до специфікацій продукту, прохідний клапан Huadu з жорстким ущільненням може мати конструкцію з вуглецевої або нержавіючої сталі, кілька класів тиску та кілька методів роботи, що робить його адаптованим до різних промислових проектів.
Як працює прохідний клапан із жорстким ущільненням?
Принцип дії простий, але дуже ефективний. Коли клапан відкривається, диск відходить від сідла, створюючи прохід для потоку. Коли махове колесо, привід або робочий механізм переміщують шток у протилежному напрямку, диск наближається до сідла та поступово обмежує потік.
Контакт «метал-метал» між диском і сідлом створює первинний інтерфейс ущільнення. При правильному проектуванні та виготовленні поверхні з твердим наплавленням можуть забезпечувати міцну стійкість до зношування та ерозії під час вимогливого обслуговування.
Типова послідовність операцій включає:
- Оператор обертає маховик або активує вибраний виконавчий механізм.
- Шток передає робоче зусилля на диск клапана.
- Диск рухається відносно сидіння, щоб контролювати прохід потоку.
- Коли диск досягає сідла, металеві ущільнювальні поверхні закриваються.
- Після повторного відкриття диск відходить від сідла, щоб відновити потік у трубопроводі.
Цей керований лінійний рух є однією з причин, чому часто вибирають прохідні клапани, коли потрібні як ізоляція, так і можливість дроселювання.
Які основні функції?
Високоякісний прохідний клапан із жорстким ущільненням слід вибирати відповідно до фактичних умов експлуатації, а не просто його номінального розміру. Кілька характеристик конструкції безпосередньо впливають на надійність і термін служби.
1. Жорстке ущільнення метал-метал
Жорстка ущільнювальна структура розроблена для вимогливих умов експлуатації. Ущільнювальні поверхні з твердим наплавленням можуть забезпечувати кращу стійкість до зношування, ерозії та деградації, пов’язаної з температурою, ніж багато звичайних м’яких ущільнювальних матеріалів.
2. Високотемпературна здатність
Хуаду вказує діапазон температур приблизно від -29°C до 425°C для вказаної конфігурації. Це робить клапан придатним для багатьох промислових послуг, що включають гарячу воду, пару, технологічні рідини та інші середовища з підвищеною температурою.
3. Кілька класів тиску
Продукт доступний для різних класів тиску, включаючи класи 150, 300, 600, 900 і 1500. Це дає інженерам-проектувальникам більше гнучкості під час узгодження клапана з вимогами до тиску в трубопроводі.
4. Гнучке приведення в дію
Залежно від проекту, роботу можна налаштувати за допомогою маховичка, редуктора, електричного приводу, пневматичного приводу або гідравлічного приводу.
5. Варіанти корозійностійких матеріалів
Конфігурації з нержавіючої сталі підходять для застосувань, де важлива стійкість до корозії. Версії з вуглецевої сталі можуть забезпечити економічне рішення для сумісних промислових носіїв.
На які технічні характеристики варто звернути увагу покупцям?
Для промислових закупівель технічні характеристики слід переглядати разом, а не окремо. У наведеній нижче таблиці підсумовано основні параметри, пов’язані з конфігурацією Huadu, на яку посилається.
| Параметр | Специфікація |
|---|---|
| Тип продукту | Прохідний клапан із жорстким ущільненням |
| Стандарт дизайну | API 6D / ASME B16.34 |
| Номінальний розмір | від 1/2" до 48" |
| Клас тиску | Клас 150 / 300 / 600 / 900 / 1500 |
| Матеріал корпусу | A351 CF8M та інші варіанти матеріалів відповідно до конфігурації |
| Матеріал сидіння | Stellite Hardfaced / PTFE / RPTFE / Graphite |
| Матеріал стебла | A182 F316 / A182 F316L / 13Cr |
| Кінцеві з'єднання | Фланцеві / різьбові / зварні (BW/SW) |
| Діапазон температур | -29°C до 425°C |
| Операція | Маховик / Редуктор / Електричний / Пневматичний / Гідравлічний |
| Тестування | API 598 / Гідростатичне випробування корпусу та сидіння |
Примітка:Перед покупкою фактичні технічні характеристики завжди повинні бути підтверджені технічними характеристиками проекту, застосовними стандартами, характеристиками середовища, рейтингом тиску та температури та технічною документацією виробника.
Прохідний клапан із жорстким ущільненням і м’яким ущільненням: у чому різниця?
Метод ущільнення є одним із найважливіших факторів при виборі запірного клапана. Конструкції з жорстким і м’яким ущільненням призначені для різних робочих середовищ.
| Порівняння | Прохідний клапан із жорстким ущільненням | Прохідний клапан з м’яким ущільненням |
|---|---|---|
| Принцип ущільнення | Герметизація метал-метал | М'який ущільнювальний матеріал |
| Термостійкість | Чудово підходить для вимогливого високотемпературного обслуговування | Сильно залежить від ущільнювального матеріалу |
| Зносостійкість | Високий з відповідним наплавленням | Зазвичай більш чутливий до механічного зносу |
| Абразивні середовища | Більше підходить для вимогливих послуг | Може мати обмеження |
| Типові програми | Пара, енергетика, нафтохімія, металургія | Чисто та відносно помірне обслуговування |
З практичної точки зору, м’яке ущільнення може бути вигідним, якщо умови експлуатації є помірними та потрібна винятково щільна герметизація. Жорстке ущільнення стає більш привабливим, коли трубопровід включає високу температуру, високий тиск, абразивні частинки або повторну промислову експлуатацію.
Де використовуються прохідні клапани з жорстким ущільненням?
Здатність витримувати складні умови робить технологію прохідного клапана Hard Seal придатною для широкого спектру промислових систем.
- Нафтохімічні заводи:Використовується для контролю технологічних рідин, вуглеводнів і високотемпературних середовищ.
- Виробництво електроенергії:Підходить для парових та інших високотемпературних технологічних ліній.
- Металургія:Корисно, коли підвищена температура та абразивні робочі умови створюють додатковий знос клапана.
- Нафта і газ:Застосовується до промислової ізоляції рідини та систем керування потоком, якщо вибрані параметри тиску та матеріалу є відповідними.
- Очищення води:Можна інтегрувати в трубопроводи промислової води та технологічної рідини.
- Загальна промислова обробка:Підходить для води, нафти, газу, пари та сумісних промислових рідин.
Правильний клапан завжди повинен відповідати фактичному середовищу, температурі, тиску, швидкості потоку, характеристикам корозії та вимогам до встановлення.
Як вибрати правильний клапан?
Вибір промислової арматури лише за діаметром труби може призвести до проблем із продуктивністю. Команди закупівель та інженери повинні оцінити все робоче середовище.
Зверніть увагу на такі фактори:
- Середній:Визначте, чи транспортує трубопровід воду, пару, нафту, газ, хімікати чи абразивні рідини.
- Робоча температура:Перевірте нормальну та максимальну температури.
- Робочий тиск:Виберіть клас тиску, який відповідає фактичним вимогам конструкції.
- Номінальний розмір:Зіставте розмір клапана з трубопроводом і необхідними характеристиками потоку.
- Матеріал корпусу:Враховуйте корозію, температуру, тиск і механічні вимоги.
- Матеріал сидіння та диска:Виберіть наплавлення або інші ущільнювальні матеріали відповідно до умов експлуатації.
- Кінцеве з'єднання:Перевірте вимоги до фланців, різьби, зварювання встик або розетки.
- Активація:Визначте, чи потрібна ручна чи автоматична робота.
- Тестування та стандарти:Підтвердьте відповідні вимоги до дизайну та перевірки перед замовленням.
Кваліфікований виробник клапанів може допомогти інженерам оцінити ці змінні та вибрати відповідну конфігурацію замість того, щоб розглядати клапан як стандартний готовий компонент.
Навіщо розглядати Huadu як виробника клапанів?
Для промислових покупців здатність постачальника так само важлива, як і технічні характеристики продукту. Huadu Valve Group об’єднує послуги з проектування, лиття, обробки з ЧПУ, складання, тестування та постачання промислової арматури.
Згідно з опублікованою інформацією про компанію, Huadu має понад 11 років досвіду виробництва, виробничі потужності займають приблизно 25 333 квадратних метрів, річна виробнича потужність перевищує 30 000 одиниць, а заявлений рівень якості готової продукції становить 99,8%.
Його виробничі можливості включають:
- Точна обробка з ЧПУ
- Лиття та збірка арматури
- Гідростатичні та пневматичні випробування
- Виготовлення високотемпературної та низькотемпературної арматури
- Індивідуальні клапанні рішення
- Виробництво OEM та ODM
Хуаду також заявляє, що його клапанна продукція поставляється на міжнародні ринки та використовується в нафтовій, нафтопереробній, природному газі, хімічній переробці, виробництві електроенергії, водоочищенні, металургії, гірничодобувній промисловості та інших промислових секторах.
Для покупців, які шукають aПрохідний клапан із жорстким ущільненням, оцінка виробничих можливостей, відстеження матеріалів, випробування тиском, відповідні стандарти та технічна підтримка можуть допомогти зменшити ризики закупівель і підвищити довгострокову експлуатаційну надійність.
Часті запитання
Яка головна перевага прохідного клапана з жорстким ущільненням?
Основною перевагою є його структура ущільнення «метал-метал», яка може забезпечити міцну стійкість до високої температури, тиску, зносу та ерозії, якщо клапан правильно розроблено для застосування.
Чи можна використовувати прохідний клапан із жорстким ущільненням для пари?
так Правильно специфіковані прохідні клапани з жорстким ущільненням зазвичай підходять для промислових парових застосувань, оскільки їх металеві ущільнювальні поверхні можуть витримувати вимогливі температурні умови. Для кожної конкретної конфігурації необхідно перевірити номінальний тиск і температуру.
Які матеріали доступні для прохідних клапанів з жорстким ущільненням?
Варіанти матеріалів залежать від моделі та застосування. Huadu перераховує рішення з вуглецевої та нержавіючої сталі з такими компонентами, як A182 F316, A182 F316L, 13Cr і CF8M, доступними у вказаній конфігурації.
Які класи тиску доступні?
Згаданий продукт Huadu пропонується в конфігураціях Class 150, 300, 600, 900 і 1500. Покупці повинні вибрати клас тиску відповідно до розрахункового тиску трубопроводу та відповідних стандартів.
Чи можна автоматизувати клапан?
так На додаток до керування маховичком, доступні методи керування включають роботу з передачею, електричне приведення в дію, пневматичне приведення в дію та гідравлічне приведення в дію, залежно від необхідної конфігурації.
Які стандарти пов'язані з цим клапаном?
Специфікації продукту, на які посилаються, включають API 6D і ASME B16.34 для проектування, ASME B16.10 для розмірів обличчям до лиця, ASME B16.5 і ASME B16.47 для стандартів фланців і API 598 для тестування.
Висновок
Прохідний клапан з жорстким ущільненням може бути ефективним рішенням для промислового регулювання потоку, де звичайні м’які ущільнювальні матеріали можуть не забезпечити необхідної довговічності. Його структура ущільнення «метал до металу», наплавлені поверхні, широкі варіанти класу тиску та сумісність з вимогливими середовищами роблять його особливо цінним у виробництві електроенергії, нафтохімії, металургії, нафти та газу, водопідготовці та загальному промисловому застосуванні.
Для груп із закупівель найкращий вибір залежить не лише від розміру клапана. Середовище, температура, тиск, сумісність матеріалів, конфігурація ущільнення, тип з’єднання, спрацьовування, стандарти та вимоги до тестування – все це слід оцінити перед покупкою. Якщо ви шукаєте надійну промислову арматуру або вам потрібна допомога у виборі відповідного прохідного клапана з жорстким ущільненням для вашого проекту трубопроводу,зв'яжіться з намищоб обговорити ваші технічні вимоги, параметри налаштування та умови застосування з командою Huadu.
